КВАЗИКРИСТАЛЛ (от лат. quasi - нечто вроде, как будто и кристалл), особый тип упаковки атомов в твердом в-ве, характеризующийся икосаэдрической (т.е. с осями 5-го порядка) симметрией, дальним ориентационным порядком и отсутствием трансляционной симметрии, присущей обычному кристаллическому состоянию. Квазикристалл им. упаковка атомов была открыта в быстро охлажденном металлическом сплаве Аl6Мn (1984) и затем обнаружена в системах Al-Fe, Ni-Ti и др. Обычные кристаллы обладают трехмерной периодичностью в расположении атомов, исключающей возможность существования осей симметрии 5-го порядка. В аморфном (стеклообразном) состоянии возможны локальные группировки атомов с икосаэдрич. симметрией, но во всем объеме аморфного тела нет дальнего порядка в расположении атомов - ни трансляционного, ни ориентационного. К. может рассматриваться как промeжут. тип упорядоченности атомов между истинно кристаллическим и стеклообразным.
Двухмерной моделью К. являются упаковки ("паркеты") ромбов с углом при вершине 360°/5 = 72° с осями симметрии 5-го порядка: при этом промежутки заполняются другими ромбами с углом при вершине 360°/10=36° (узор Пенроза, рис. 1); совокупности этих ромбов дают равновеликие десятиугольники. Угловая ориентация всех элементов паркета повторяется на всей плоскости - это и есть дальний ориснтационный порядок, но истинного трансляционного дальнего порядка нет (хотя есть приблизительная периодичность вдоль нек-рых направлений).

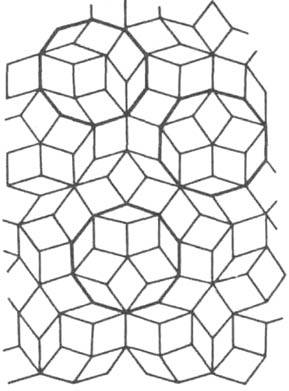

Рис. 1. Двухмерная модель квазикристалла (выделены десятиугольники).

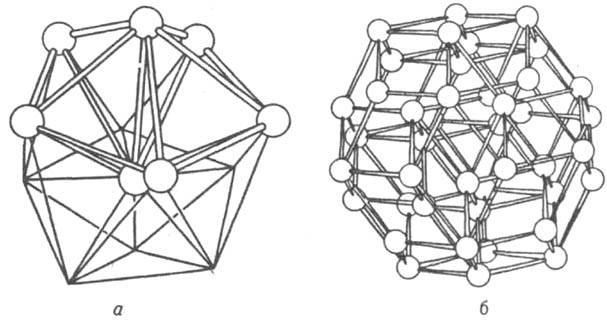

Рис. 2. Элементы структуры квазикристалла из пяти тетраэдров: фрагмент икосаэдра (а), 32 - вершинник триаконтаэдр (6).
Упаковка атомов в трехмерном пространстве К. может быть описана на основе многогранников, содержащих оси 5-го порядка, или фрагментов таких многогранников. На рис. 2,а показан характерный для К. фрагмент икосаэдра (12-вершинника-двадцатигранника с точечной симметрией 53m), состоящий из 5 тетраэдров. Чтобы 6 вершинных
атомов и центральный атом образовали плотную упаковку, радиус центрального атома должен быть несколько меньше, чем у вторичного атома; напр., в Аl6Мn атомный радиус Мn-0,130 нм, Аl-0,143 нм. Фрагментами атомной структуры К. могут быть также трехмерные аналоги узоров Пенроза - острый и тупой ромбоэдры с углами при вершинах 63,43° и 116,57°, из к-рых можно сложить полиэдр - триаконтаэдр с симметрией 53m, имеющий 32 вершины (рис. 2,6). В упаковке атомов в К. могут наблюдаться нарушения, аналогичные дислокациям (см. Дефекты).
К. типа Аl6Мn можно рассматривать как метастабильные фазы. Однако существует структура К. типа сплава Al-Li-Cu-Mn, получаемая при медленном охлаждении расплава, к-рая является, по-видимому, равновесной. В настоящее время развиваются физ. теории квазикристаллич. состояния.
===
Исп. литература для статьи «КВАЗИКРИСТАЛЛ»: Маккей А.Л., "Кристаллография", 1981, т. 26, в. 5, с. 910-19; Нельсон Д. Р., "В мире науки", 1986, № 10, 19-28; Levine D., Steinhardt P. J., "Rhys. Rev." ser. В., 1986, v. 34, № 2, p. 596-616. Б.К. Вайништейн.
Страница «КВАЗИКРИСТАЛЛ» подготовлена по материалам химической энциклопедии.
|
