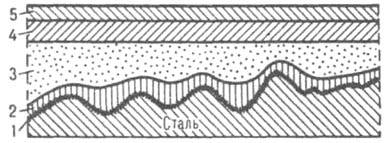

металла; промежуточный - шпатлевка (чаще применяют "второй грунт", или т. наз. грунт-шпатлевку) - выравнивание пов-сти (заполнение пор, мелких трещин и др. дефектов); верхние, покровные, слои (эмали; иногда для повышения блеска последний слой - лак) придают декоративные и частично защитные св-ва. При получении прозрачных покрытий лак наносят непосредственно на защищаемую пов-сть. Технол. процесс получения комплексных Л. п. включает до неск. десятков операций, связанных с подготовкой пов-сти, нанесением ЛКМ, их сушкой (отверждением) и промежут. обработкой. Выбор технол. процесса зависит от типа ЛКМ и условий эксплуатации Л. п., природы подложки (напр., сталь, Аl, др. металлы и сплавы, древесина, строит, материалы), формы и габаритов окрашиваемого объекта. Качество подготовки окрашиваемой пов-сти в значит. степени определяет адгезионную прочность Л. п. к подложке и его долговечность. Подготовка металлич. пов-стей заключается в их очистке ручным или механизир. инструментом, пескоструйной либо дробеструйной обработкой или др., а также хим. способами. Последние включают: 1) обезжиривание пов-сти, напр. обработка водными р-рами NaOH, а также Na₂CO₃, Na₃PO₄ или их смесей, содержащими ПАВ и др. добавки, орг. р-рителями (напр., бензином, уайтспиритом, три- или тетрахлорэтиленом) либо эмульсиями, состоящими из орг. р-рителя и воды; 2) травление - удаление окалины, ржавчины и др. продуктов коррозии с пов-сти (обычно после ее обезжиривания) действием, напр., в течение 20-30 мин 20%-ной H₂SO₄ (70-80 °С) или 18-20%-ной НСl (30-40 °С), содержащими 1-3% ингибитора кислотной коррозии; 3) нанесение конверсионных слоев (изменение природы пов-сти; используется при получении долговечных комплексных Л. п.): а) фосфатирование, к-рое заключается в образовании на пов-сти стали пленки нерастворимых в воде трехзамещенных ортофосфатов, напр. Zn₃(PO₄)₂^.Fe₃(PO₄)₂, в результате обработки металла водорастворимыми однозамещенными ортофосфатами Mn-Fe, Zn или Fe, напр. Mn(H₂PO₄)₂-Fe(H₂PO₄)₂, либо тонкого слоя Fe₃(PO₄)₂ при обработке стали р-ром NaH₂PO₄; б) оксидирование (чаще всего электрохим. способом на аноде); 4) получение металлич. подслоев - цинкование или кадмирование (обычно электрохим. способом на катоде). Обработку пов-сти хим. методами обычно осуществляют окунанием или обливанием изделия рабочим р-ром в условиях механизир. и автоматизир. конвейерной окраски. Хим. методы обеспечивают высокое качество подготовки пов-сти, но сопряжены с послед. промывкой водой и горячей сушкой пов-стей, а следовательно, с необходимостью очистки сточных вод.
Методы нанесения жидких ЛКМ.
1. Ручной (кистью, шпателем, валиком) - для окраски крупногабаритных изделий (строит, сооружении, нек-рых пром. конструкций), исправления дефектов, в быту; используются ЛКМ естеств. сушки (см. ниже).
2. Валковый - механизир. нанесение ЛКМ с помощью системы валиков обычно на плоские изделия (листовой и рулонный прокат, полимерные пленки, щитовые элементы мебели, бумага, картон, металлич. фольга).
3. Окунание в ванну, заполненную ЛКМ. Традиционные (органоразбавляемые) ЛКМ удерживаются на пов-сти после извлечения изделия из ванны вследствие смачивания. В случае водоразбавляемых ЛКМ обычно применяют окунание с электро-, хемо- и термоосаждением. В соответствии со знаком заряда пов-сти окрашиваемого изделия различают ано- и катофоретич. электроосаждение - частицы ЛКМ движутся в результате электрофореза к изделию, к-рое служит соотв. анодом или катодом. При катодном электроосаждении (не сопровождающемся окислением металла, как при осаждении на аноде) получают Л. п., обладающие повыш. коррозионной стойкостью. Применение метода элект-роосаждения позволяет хорошо защитить от коррозии острые углы и кромки изделия, сварные швы, внутр. полости, но нанести можно только один слой ЛКМ, т. к. первый слой, являющийся диэлектриком, препятствует электроосаждению второго. Однако этот метод можно сочетать с предварит. нанесением пористого осадка из суспензии др. пленкообразователя; через такой слой возможно электроосаж. При хемоосаждении. используют ЛКМ дисперсионного типа, содержащие окислители; при их взаимод. с металлич. подложкой на ней создается высокая концентрация поливалентных ионов (Ме⁰:Ме⁺ⁿ), вызывающих коагуляцию приповерхностных слоев ЛКМ. При термоосаждении осадок образуется на нагретой пов-сти; в этом случае в воднодисперсионный ЛКМ вводят спец. добавку ПАВ, теряющего р-римость при нагревании.
4. Струйный облив (налив) - окрашиваемые изделия проходят через "завесу" ЛКМ. Струйный облив применяют для окраски узлов и деталей разл. машин и оборудования, налив - для окраски плоских изделий (напр., листового металла, щитовых элементов мебели, фанеры). Методы облива и окунания применяют для нанесения ЛКМ на изделия обтекаемой формы с гладкой пов-стью, окрашиваемые в один цвет со всех сторон. Для получения Л, п. равномерной толщины без подтеков и наплывов окрашенные изделия выдерживают в парах р-рителя, поступающих из сушильной камеры.
5. Распыление:
а) пневматическое - с помощью ручных или автоматич. пистолетообразных краскораспылителей, ЛКМ с т-рой от комнатной до 40-85 °С подается под давлением (200-600 кПа) очищенного воздуха; метод высокопроизводителен, обеспечивает хорошее качество Л. п. на пов-стях разл. формы;
б) гидравлическое (безвоздушное), осуществляемое под давлением, создаваемым насосом (при 4-10 МПа в случае подогрева ЛКМ, при 10-25 МПа без подогрева);
в) аэрозольное - из баллончиков, заполненных ЛКМ и пропеллентом; применяют при подкраске автомашин, мебели и др.
Существ. недостаток методов распыления - большие потери ЛКМ (в виде устойчивого аэрозоля, уносимого в вентиляцию, из-за оседания на стенах окрасочной камеры и в гидрофильтрах), достигающие 40% при пневмораспылении. С целью сокращения потерь (до 1-5%) используют распыление в электростатич. поле высокого напряжения (50-140 кВ): частицы ЛКМ в результате коронного разряда (от спец. электрода) или контактного заряжения (от распылителя) приобретают заряд (обычно отрицательный) и осаждаются на окрашиваемом изделии, служащем электродом противоположного знака. Этим методом наносят многослойные Л. п. на металлы и даже неметаллы, напр. на древесину с влажностью не менее 8%, пластмассы с токопроводящим покрытием. Методы нанесения порошковых ЛКМ: насыпание (насеивание); напыление (с подогревом подложки и газопламенным или плазменным нагревом порошка, либо в электростатич. поле); нанесение в псевдоожиженном слое, напр. вихревом, вибрационном. Мн. методы нанесения ЛКМ применяют при окраске изделий на конвейерных поточных линиях, что позволяет формировать Л. п. при повыш. т-рах, а это обеспечивает их высокие техн. св-ва. Получают также т. наз. градиентные Л. п. путем одноразового нанесения (обычно распылением) ЛКМ, содержащих смеси дисперсий, порошков или р-ров термодинамически несовместимых пленкообразователей. Последние самопроизвольно расслаиваются при испарении общего р-рителя или при нагр. выше т-р текучести пленкообразователей. Вследствие избират. смачивания подложки один пленко-образователь обогащает поверхностные слои Л. п., второй - нижние (адгезионные). В результате возникает структура многослоевого (комплексного) Л. п. Сушку (отверждение) нанесенных ЛКМ осуществляют при 15-25 °С (холодная, естеств. сушка) и при повыш. т-рах (горячая, "печная" сушка). Естеств. сушка возможна при использовании ЛКМ на основе быстровысыхающих термопластичных пленкообразователей (напр., перхлорвиниловых смол, нитратов целлюлозы) или пленкообразователей, имеющих ненасыщ. связи в молекулах, для к-рых отвердителями служат О₂ воздуха или влага, напр. алкидные смолы и полиуретаны соотв., а также при применении двухупаковочных ЛКМ (отвердитель в них добавляется перед нанесением). К последним относятся ЛКМ на основе, напр., эпоксидных смол, отверждаемых ди- и полиаминами. Сушку ЛКМ в пром-сти осуществляют обычно при 80-160 °С, порошковых и нек-рых специальных ЛКМ - при 160-320 °С. В этих условиях ускоряется улетучивание р-ритсля (обычно высококипящего) и происходит т. наз. термоотверждение реакционноспособных пленкообразователей, напр. алкидных, меламино-алкидных, феноло-формальд. смол. наиб. распространенные методы термоотвсрждения -конвективный (изделие обогревается циркулирующим горячим воздухом), терморадиационный (источник обогрева - ИК излучение) и индуктивный (изделие помещается в переменное электромагн. поле). Для получения Л. п. на основе ненасыщ. олигомеров используют также отверждение под действием УФ излучения, ускоренных электронов (электронного пучка). В процессе сушки протекают разл. физ.-хим. процессы, приводящие к формированию Л. п., напр. смачивание подложки, удаление орг. р-рителя и воды, полимеризация и (или) поликонденсация в случае реакционноспособных пленкообразователей с образованием сетчатых полимеров (см. также Отверждение). Формирование Л. п. из порошковых ЛКМ включает оплавление частиц пленкообразователя, слипание возникших капелек и смачивание ими подложки и иногда термоотверждение. Пленкообразование из воднодисперсионных ЛКМ завершается процессом аутогезии (слипания) полимерных частиц, протекающим выше т. наз. миним. т-ры пленкообразования, близкой к т-ре стеклования пленкообразователя. Формирование Л. п. из органодисперсионных ЛКМ происходит в результате коалесценции полимерных частиц, набухших в р-рителе или пластификаторе в условиях естеств. сушки, при кратковременном нагревании (напр., 3-10 с при 250-300 °С). Промежуточная обработка Л. п.: 1) шлифование абразивными шкурками ниж. слоев Л. п. для удаления посторонних включений, придания матовости и улучшения адгезии между слоями; 2) полирование верх, слоя с использованием, напр., разл. паст для придания Л. п. зеркального блеска. Пример технол. схемы окраски кузовов легковых автомобилей (перечислены последоват. операции): обезжиривание и фосфатирование пов-сти, сушка и охлаждение, грунтование электрофорезной грунтовкой, отверждение грунтовки (180 °С, 30 мин), охлаждение, нанесение шумоизолирующего, герметизирующего и ингибирующего составов, нанесение эпоксидной грунтовки двумя слоями, отверждение (150 °С, 20 мин), охлаждение, шлифование грунтовки, протирка кузова и обдув воздухом, нанесение двух слоев алкидно-меламиновой эмали, сушка (130-140 °С, 30 мин). Свойства покрытий определяются составом ЛКМ (типом пленкообразователя, пигментом и др.), а также структурой покрытий. наиб. важные физ.-мех. характеристики Л. п. - адгезионная прочность к подложке (см. Адгезия), твердость, прочность при изгибе и ударе. Кроме того, Л. п. оцениваются на влагонепроницаемость, атмосферостойкость, химстойкость и др. защитные св-ва, комплекс декоративных св-в, напр. прозрачность или укрывистость (непрозрачность), интенсивность и чистота цвета, степень блеска. Укрывистость достигается введением в ЛКМ наполнителей и пигментов. Последние могут выполнять также и др. ф-ции: окрашивать, повышать защитные св-ва (противокоррозионные) и придавать спец. св-ва покрытиям (напр., электропроводимость, теплоизолирующую способность). Объемное содержание пигментов в эмалях составляет <30%, в грунтовках - ок. 35%, а в шпатлевках - до 80%. Предельный "уровень" пигментирования зависит также от типа ЛКМ: в порошковых красках - 15-20%, а в воднодисперсионных - до 30%. Большинство ЛКМ содержат орг. р-рители, поэтому произ-во Л. п. является взрыво- и пожароопасным. Кроме того, применяемые р-рители токсичны (ПДК 5-740 мг/м³). После нанесения ЛКМ требуется обезвреживание р-рителей, напр. термич. или каталитич. окислением (дожиганием) отходов; при больших расходах ЛКМ и использовании дорогостоящих р-рителей целесообразна их утилизация - поглощение из паровоздушной смеси (содержание р-рителей не менее 3-5 г/м³) жидким или твердым (активированный уголь, цеолит) поглотителем с послед. регенерацией, В этом отношении преимущество имеют ЛКМ, не содержащие орг. р-рителей (см. Водоэмульсионные краски, Порошковые краски), и ЛКМ с повышенным ( /70%) содержанием твердых в-в. В то же время наилучшими защитными св-вами (на единицу толщины), как правило, обладают Л. п. из ЛКМ. используемых в виде р-ров. Бездефектность Л. п., улучшение смачивания подложки, устойчивость при хранении (предотвращение оседания пигментов) эмалей, водно- и органо-дисперсионных красок достигается введением в ЛКМ на стадии изготовления или перед нанесением функцион. добавок; напр., рецептура воднодисперсионных красок обычно включает 5-7 таких добавок (диспергаторы, стабилизаторы, смачиватели, коалесценты, антивспениватели и др.). Для контроля качества и долговечности Л. п. проводят их внеш. осмотр и определяют с помощью приборов (на образцах) св-ва - физико-мех. (адгезия, эластичность, твердость и др.), декоративные и защитные (напр., антикоррозионные св-ва, атмосферостойкость, водопоглощение). Качество Л. п. оценивают по отдельным наиб. важным характеристикам (напр., атмосферостойкие Л.п. - по потере блеска и мелению) или по квалиметрич. системе: Л. п. в зависимости от назначения характеризуют определенным набором п св-в, значения к-рых x_i(i[n) выражают в виде оценок (безразмерные относит. величины) и представляют как комплексную характеристику (R):

где х_i=(a_i/a⁶_макс); х_i⁰=(a_мин/a⁶) (a_i, a⁶_мин и а⁶_мaкс - текущее, минимальное и максимальное базовые значения характеристич. св-ва); k_i, - весомость 1-го св-ва (устанавливается для каждого типа Л. п.); К - масштабный коэф. Так, при комплексной характеристике атмосферостойких Л. п. n=4-7 (определяют адгезию, эластичность, меление и др.). Условие эксплуатац. пригодности Л. п.: x_i>x_i⁰ или R>0, а нормативная долговечность определяется временем, в течение к-рого св-ва Л. п. будут ухудшаться до R=0; поэтому R наз. ресурсом качества Л. п. Долговечность Л. п. зависит не только от исходной величины R, но и от интенсивности внеш. разрушающих факторов (для атмосферостойких Л. п. - солнечное излучение, влажность, средняя т-ра и ее перепады и др.). Механизм разрушения покрытий существенно зависит также от природы пленкообразователя, каталитич. активности пигментов и др. Так, перхлорвиниловые Л. п. разрушаются в осн. вследствие термо- и фотохим. разложения с выделением НСl, густосетчатые эпоксидные и полиэфирные - из-за возрастания внутр. напряжений, вызывающих ухудшение адгезионной прочности и снижение эластичности (вплоть до появления трещин). Чаще всего осн. фактором разрушения Л. п. на основе термореактивных пленкообразователей служит отверждение, продолжающееся (хотя и с миним. скоростью) при эксплуатации Л. п. Долговечность совр. атмосферостойких Л. п. (в умеренном климате) составляет 7-10 лет, водостойких - 3-5 лет, термостойкие выдерживают до 300 °С (кратковременно - 600 °С и более). Лит.: Крылова И. А.. Котлярский Л. Б.. Стуль Т. Г.. Электроосаждение как метод получения лакокрасочных покрытий. М.. 1974; Чеботаревский В. В.. Кондратов Э. К., Технология лакокрасочных покрытий в машиностроении. М.. 1978; Яковлев А. Д., Химия и технология лакокрасочных покрытий. Л.. 1981; Рейбман А, И., Защитные лакокрасочные покрытия, 5 изд.. Л., 1982; Яковлев А. Д., Евстигнеев В. Г.. Гисин П. Г.. Оборудование для получения лакокрасочных покрытий. Л., 1982: Автоосаждение - новый метод полумения полимерных покрытий. Л.. 1983; Лебедев В. П., Калдма Р.Э., Справочник по противокоррозионным лакокрасочным покрытиям. Хар., 1988. В. В. Верхоланцев.
===
Исп. литература для статьи «ЛАКОКРАСОЧНЫЕ ПОКРЫТИЯ»: нет данных

Страница «ЛАКОКРАСОЧНЫЕ ПОКРЫТИЯ» подготовлена по материалам химической энциклопедии.
