ПОЛИБЕНЗИМИДАЗОЛЫ, содержат в повторяющемся звене макромолекулы в качестве фрагментов бензимида-зольные циклы. Наиб. значение получили ароматические П. (полигетероарилены) - аморфные или кри-сталлич. в-ва от желтого до оранжевого цвета; плотн. 1,2-1,4 г/см³; т. стекл. 250-450⁰C, т. разл. ок. 500⁰C на воздухе и в инертной атмосфере. Большинство П. раств. только в конц. H₂SO₄, нек-рые из них-также в ДМФА, ДМСО с добавкой LiCl, HCOOH. Ур-ние зависимости вязкости от мол. массы для поли-м-фе-нилендибензимидазола: [h] = 1,736· 10^-3M^0,63 (N,N-диметилацетамид; 30⁰C). П. образуют относительно стабильные сольваты и гидраты, устойчивы к действию р-ров к-т и щелочей. При замене атома водорода в имида-зольном цикле на фенил возрастает устойчивость П. к термич. и термоокислит. деструкции, но понижается теплостойкость. Термостойкость повышается также после структурирования, напр. после взаимодействия П. с формальдегидом.

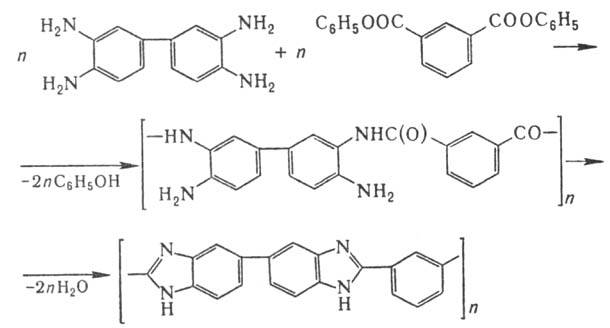

Осн. метод синтеза П. — полициклоконденсация тетра-аминов или их гидрохлоридов с дикарбоновыми к-тами или их производными (лучше с дифениловыми эфирами) в инертной атмосфере при 250-300⁰C и пониж. давлении. Образующийся на первой стадии форполимер в измельченном виде при 400 ⁰C в высоком вакууме или инертном газе превращают в высокомолекулярный П.:

Для последнего характерно низкое содержание гель-фракции и повыш. р-римость. Синтез П. этим методом проводят также в полифосфорной к-те, используя длит. нагревание (100-200⁰C) исходных соед. и выделяя П. осаждением водой. В таких же условиях получают поли-N-фенилбен-зимидазолы из бис-(N-фенил)замещенных ароматич. тетра-аминов и дифениловых эфиров дикарбоновых к-т.

П. получают также: полициклоконденсацией дисульфит-ных производных диальдегидов с тетрааминами в р-ре (в N,N-диметилацетамиде, ДМФА, ДМСО) или тетрааминов с диацетильными производными ароматич. соед. в две стадии; термич. полициклизацией ароматич. поли(о-ацетамидо)аминов, синтезируемых поликонденсацией 4,4-диацета-мидо-3,3'-диаминодифенилоксида с дихлорангидридами дикарбоновых к-т; полициклоконденсацией ароматич. диаминов с n-бис-(гидроксииминохлорметильными) соед. в N,N-диметилацетамиде при 20-240⁰C с образованием сначала полиамидоксимов, к-рые под влиянием дегидрати-рующих ср-в, напр. пиридина и(или) n-толуолсульфохло-рида, превращ. в П.; поликонденсацией соед., содержащих бензимидазольные циклы.

П. (гл. обр. поли-м-фенилендибензимидазол) применяют в произ-ве волокон, пленок, пенопластов, как пленкообра-зователь в клеях (для металлов), связующее для стеклопластиков; из поли-2,2'-октаметилен-5,5'-дибензимидазола изготовляют корпуса аккумуляторов.

Впервые П. были получены К. С. Бринкером и И. M. Робинсоном в 1959.

===
Исп. литература для статьи «ПОЛИБЕНЗИМИДАЗОЛЫ»: Коршак В. В., Термостойкие полимеры, M., 1969; Ли Г., Стоффи Д., H с вил л К., Новые линейные полимеры, пер. с англ., M., 1972; Бюллер К.-У., Тепло- и термостойкие полимеры, пер. с нем., M., 1984.

Я. С. Выгодский.

Страница «ПОЛИБЕНЗИМИДАЗОЛЫ» подготовлена по материалам химической энциклопедии.
