РЕЗИНА (от лат. resina-смола) (вулканизат), эластичный материал, образующийся в результате вулканизации натурального и синтетических каучуков. Представляет собой сетчатый эластомер-продукт поперечного сшивания молекул каучуков хим. связями.

Получение. Резину получают гл. обр. вулканизацией композиций (резиновых смесей), основу к-рых (обычно 20-60% по массе) составляют каучуки. Др. компоненты резиновых смесей-вулканизующие агенты, ускорители и активаторы вулканизации (см. Вулканизация), наполнители, противо-старители, пластификаторы (мягчители). В состав смесей могут также входить регенерат (пластичный продукт регенерации резины, способный к повторной вулканизации), замедлители подвулканизации, модификаторы, красители, порообра-зователи, антипирены, душистые в-ва и др. ингредиенты, общее число к-рых может достигать 20 и более. Выбор каучука и состава резиновой смеси определяется назначением, условиями эксплуатации и техн. требованиями к изделию, технологией произ-ва, экономич. и др. соображениями (см. Каучук натуральный, Каучуки синтетические).

Технология произ-ва изделий из резины включает смешение каучука с ингредиентами в смесителях или на вальцах, изготовление полуфабрикатов (шприцеванных профилей, каландрованных листов, прорезиненных тканей, корда и т.п.), резку и раскрой полуфабрикатов, сборку заготовок изделия сложной конструкции или конфигурации с применением спец. сборочного оборудования и вулканизацию изделий в аппаратах периодич. (прессы, котлы, автоклавы, форматоры-вулканизаторы и др.) или непрерывного действия (тоннельные, барабанные и др. вулканизаторы). При этом используется высокая пластичность резиновых смесей, благодаря к-рой им придается форма будущего изделия, закрепляемая в результате вулканизации. Широко применяют формование в вулканизац. прессе и литье под давлением, при к-рых формование и вулканизацию изделий совмещают в одной операции. Перспективны использование порошкообразных каучуков и композиций и получение литьевых резин методами жидкого формования из композиций на основе жидких каучуков. При вулканизации смесей, содержащих 30-50% по массе S в расчете на каучук, получают эбониты.

Свойства. Резину можно рассматривать как сшитую коллоидную систему, в к-рой каучук составляет дисперсионную среду, а наполнители-дисперсную фазу. Важнейшее св-во резины - высокая эластичность, т. е. способность к большим обратимым деформациям в широком интервале т-р (см. Высокоэластическое состояние).

Резина сочетает в себе св-ва твердых тел (упругость, стабильность формы), жидкостей (аморфность, высокая деформируемость при малом объемном сжатии) и газов (повышение упругости вулканизац. сеток с ростом т-ры, энтропийная природа упругости).

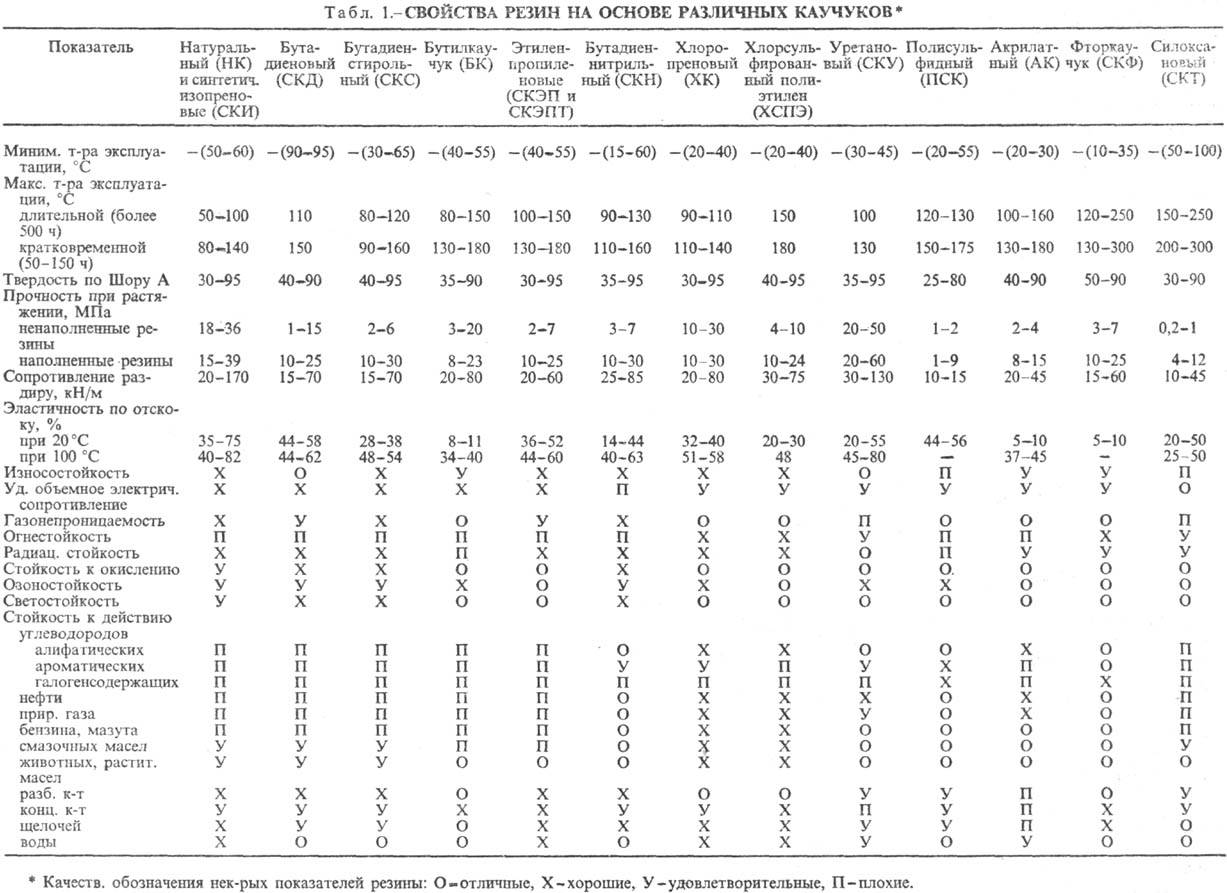

Резина - сравнительно мягкий, практически несжимаемый материал. Комплекс ее св-в определяется в первую очередь типом каучука (см. табл. 1); cв-вa могут существенно изменяться при комбинировании каучуков разл. типов или их модификации.

Модуль упругости резины разл. типов при малых деформациях составляет 1-10 МПа, что на 4-5 порядков ниже, чем для стали; коэф. Пауссона близок к 0,5. Упругие св-ва резины нелинейны и носят резко выраженный релаксац. характер: зависят от режима нагружения, величины, времени, скорости (или частоты), повторности деформаций и т-ры. Деформация обратимого растяжения резины может достигать 500-1000%.

Ниж. предел температурного диапазона высокоэластичности резины обусловлен гл. обр. т-рой стеклования каучуков, а для кристаллизующихся каучуков зависит также от т-ры и скорости кристаллизации. Верх. температурный предел эксплуатации резины связан с термич. стойкостью каучуков и поперечных хим. связей, образующихся при вулканизации. Ненаполненные резины на основе некристаллизующихся каучуков имеют низкую прочность. Применение активных наполнителей (высокодисперсных саж, SiO₂ и др.) позволяет на порядок повысить прочностные характеристики резины и достичь уровня показателей резины из кристаллизующихся каучуков. Твердость резины определяется содержанием в ней наполнителей и пластификаторов, а также степенью вулканизации. Плотность резины рассчитывают как средневзвешенное по объему значение плотностей отдельных компонентов. Аналогичным образом м. б. приближенно вычислены (при объемном наполнении менее 30%) теплофиз. характеристики резины: коэф. термич. расширения, уд. объемная теплоемкость, коэф. теплопроводности. Циклич. деформирование резины сопровождается упругим гистерезисом, что обусловливает их хорошие амортизац. св-ва. Резины характеризуются также высокими фрикционными св-вами, износостойкостью, сопротивлением раздиру и утомлению, тепло- и звукоизоляц. св-вами. Они диамагнетики и хорошие диэлектрики, хотя м. б. получены токопроводящие и магнитные резины.

Резины незначительно поглощают воду и ограниченно набу-хают в орг. р-рителях. Степень набухания определяется разницей параметров р-римости каучука и р-рителя (тем меньше, чем выше эта разность) и степенью поперечного сшивания (величину равновесного набухания обычно используют для определения степени поперечного сшивания). Известны резины, характеризующиеся масло-, бензо-, водо-, паро- и термостойкостью, стойкостью к действию хим. агрессивных сред, озона, света, ионизирующих излучений. При длит. хранении и эксплуатации резины подвергаются старению и утомлению, приводящим к ухудшению их мех. св-в, снижению прочности и разрушению. Срок службы резины в зависимости от условий эксплуатации от неск. дней до неск. десятков лет.

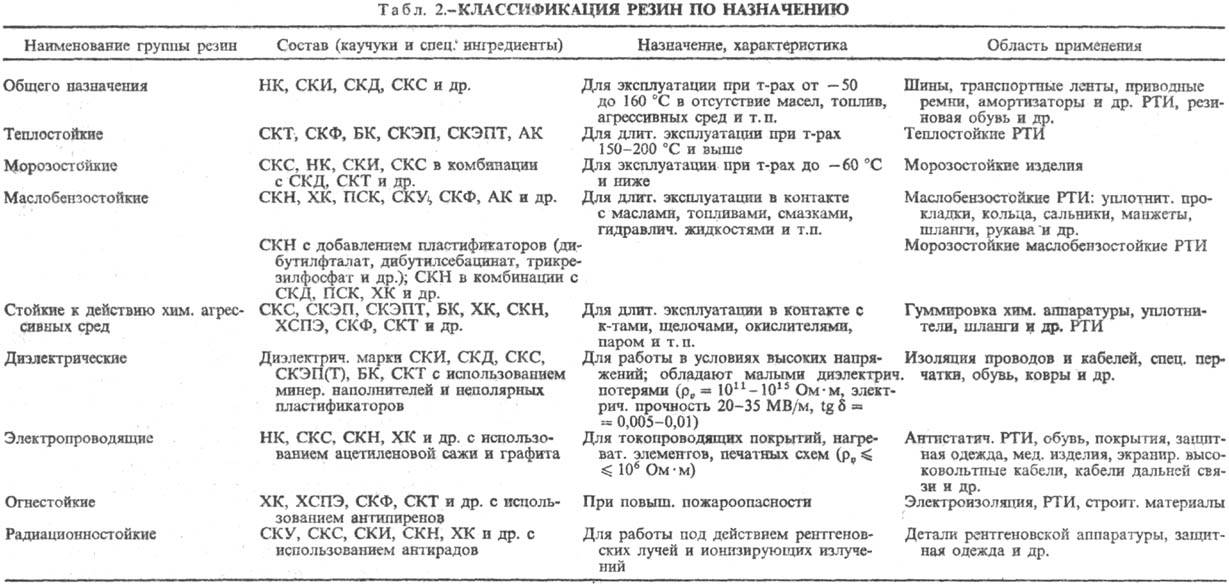

Классификация. По назначению различают след. осн. группы резины: общего назначения, теплостойкие, морозостойкие, маслобензостойкие, стойкие к действию хим. агрессивных сред, диэлектрич., электропроводящие, магнитные, огнестойкие, радиационностойкие, вакуумные, фрикционные, пищ. и мед. назначения, для условий тропич. климата и др. (табл. 2); получают также пористые, или губчатые (см. Пористая резина), цветные и прозрачные резины.

Применение. Резины широко используют в технике, с. х-ве, быту, медицине, стр-ве, спорте. Ассортимент резиновых изделий насчитывает более 60 тыс. наименований. Среди них: шины, транспортные ленты, приводные ремни, рукава, амортизаторы, уплотнители, сальники, манжеты, кольца и др., кабельные изделия, обувь, ковры, трубки, покрытия и облицовочные материалы, прорезиненные ткани, герметики и др. Более половины объема вырабатываемой резины используется в произ-ве шин.

Мировое произ-во резиновых изделий более 20 млн. т/год (1987).

===
Исп. литература для статьи «РЕЗИНА»: Справочник резинщика. Материалы резинового производства, М., 1971; Кузьминский А. С., Кавун С. М., Кирпичев В. П., Физико-химические основы получения, переработки и применения эластомеров, М., 1976; Энциклопедия полимеров, т. 3, М., 1977, с. 313-25; Кошелев Ф.Ф., Кор-нев А.Е., Буканов А.М., Общая технология резины, 4 изд., М., 1978; Догадкин Б. А., Донцов А.А., Шершнев В.А., Химия эластомеров, 2 изд., М., 1981; Федюкин Д.Л., Махлис Ф.А., Технические и технологические свойства резин, М., 1985; Применение резиновых технических изделий в народном хозяйстве. Справочное пособие, М., 1986; Зуев Ю. С., Дегтева Т. Г., Стойкость эластомеров в эксплуатационных условиях, М., 1986; Лепетов В. А., Юрцев Л. Н., Расчеты и конструирование резиновых изделий, 3 изд., Л., 1987. Ф.Е. Куперман.

Страница «РЕЗИНА» подготовлена по материалам химической энциклопедии.
