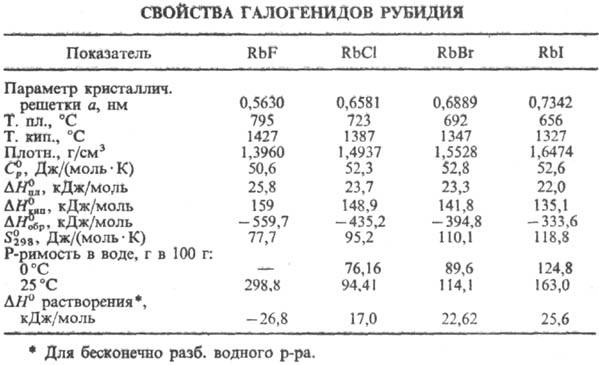

РУБИДИЯ ГАЛОГЕНИДЫ RbHal, бесцв. кристаллы с ку-бич. гранецентрир. решеткой типа NaCl (пространств. группа Fт3т, z = 4). Св-ва Р. г. представлены в таблице. Р. г. раств. в воде, плохо раств. в ацетоне, диэтиловом эфире, нитробензоле, ацетонитриле. Раств. в водных р-рах гало-геноводородных к-т, образуя в р-ре гидрогалогениды RbHF₂, RbHCl₂, RbHBr₂ и RbHI₂, устойчивость к-рых падает от гидродифторида к гидродииодиду. RbF гигроскопичен, образует кристаллогидраты RbF·nH₂O, где n = 4, 3, 2, к-рые выше 300 °С обезвоживаются. В водных р-рах RbF частично гидролизуется с образованием RbOH и RbHF₂. Водные р-ры RbI легко окисляются на воздухе, желтеют из-за выделения иода.

Р. г. образуют с KHal твердые р-ры, с соответствующими галогенидами Cs и Na-эвтектики, с галогенидами мн. элементов-комплексные соед., напр. Rb₂[PtCl₆], Rb₂[PbCl₆], Rb₂[SnBr₆], иодиды RbI и NaI дают ограниченные твердые р-ры, RbCl и RbBr с соответствующими галогенидами Li-двойные соли RbBr-LiBr, RbCl·2LiCl·4H₂O, 3RbCl · LiCl · 9H₂O. P. г. взаимод. с галогенами и межгалогенными соед. с образованием полигалогенидов состава Rb[I₃], Rb[ICl₄], Rb[IBr₂], Rb[I(BrCl)], Rb[IF₂] и др.

Гидродифторид RbНF₂-бесцв. кристаллы с тетрагон. решеткой (а = 0,590 нм, с = 0,726 нм, пространств. группа I4/тст); плотн. 3,27 г/см³; выше 500°С разлагается до RbF и HF (см. также Гидрофториды металлов).

Получают Р. г. взаимод. RbOH и Rb₂CO₃ с соответствующими галогеноводородными к-тами, р-ций Rb₂SO₄ с р-римыми галогенидами Ва, пропусканием Rb₂SO₄ или RbNO₃ через анионит в галогенидной форме.

Фторид RbF-компонент спец. стекол и эвтектич. композиций для аккумулирования тепла, оптич. материал; RbCl-электролит в топливных элементах, добавка в спец. чугунные отливки для улучшения их мех. св-в, компонент материала катодов электроннолучевых трубок; Rbl-компонент люминесцентных материалов для флуоресцирующих экранов, твердых электролитов хим. источников тока.

А. П. Белоусова.

Страница «РУБИДИЯ ГАЛОГЕНИДЫ» подготовлена по материалам химической энциклопедии.
