БУТАДИЕН-СТИРОЛЬНЫЕ КАУЧУКИ (дивинил-стирольные каучуки, стирольные каучуки, БСК, СКС, СКМС, ДССК, америпол, интол, карифлекс, крилен, нипол, плайофлекс, SBR, синпол, солпрен, стереон, тьюфден, филпрен, юниден), сополимеры бутадиена со стиролом илиметилстиролом общей ф-лы:

(R-H или СН₃). Мономеры сополимеризуют в эмульсии или р-ре.

Структура и свойства каучуков. Содержание стирольных (метилстирольных) звеньев в макромолекуле Б.-с. к. различных типов составляет 8-45%. В макромолекулах наиб. распространенных эмульсионных сополимеров, содержащих 23-25% стирольных звеньев, 60-70% звеньев бутадиена присоединены в положениях 1,4-транс, 12-20% - в положениях 1,4-цис и 15-18% - в положениях 1,2. В макромолекулах таких же каучуков, синтезированных в р-ре, содержание бутадиеновых звеньев 1,4-транс, 1,4-цис и 1,2 составляет соотв. > 40, 35-40 и ок. 25%. Вследствие нерегулярности строения Б.-с. к. не кристаллизуются.

Среднечисловая мол. масса эмульсионных каучуков составляет ~ 10⁵, полученных в р-ре - 1,5*10⁵, индекс полидисперсности -соотв. 4-7 и 1,5-2,0 ( среднемассовая мол. масса). Макромолекулы Б.-с. к. имеют разветвленное строение. Каучуки содержат значит. кол-no микрогеля. Их ненасыщенность составляет, как правило, до 90% от теоретической. Б.-с. к. растворяются в ароматич., алициклич. и алифатич. углеводородах. Многие физ. св-ва каучуков зависят от содержания в них стирольных звеньев (см. табл. 1).

Табл. 1. - ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭМУЛЬСИОННЫХ БУТАДИЕН-СТИРОЛЬНЫХ КАУЧУКОВ С РАЗЛИЧНЫМ СОДЕРЖАНИЕМ СТИРОЛЬНЫХ ЗВЕНЬЕВ

Показатель	Содержание стирольных звеньев, %
	~8	~23	~45
Плотн. (25 °С), г/см3	0,900-0,910	0,930-0,940	0,990
Т. стекл, °С	От -70 до -74	От -52 до -56	От -13 до -15
nD20	1,5320	1,5350	1,5520
Плотность энергии когезии, МДж/мэ	-	275-306	-

Под действием BF₃ или Н₂ [SnCl₆] при 160-180 °С Б.-с. к. изомеризуются. При обработке в р-ре серной к-той (180°С) они циклизуются. Гидрохлорирование каучуков при 70-100°С и повышенном давлении сопровождается их деструкцией. При действии л-толуолсульфонилгидразида на раствор Б.-с. к. в диметиловом эфире диэтиленгликоля (диглиме) происходит исчерпывающее гидрирование двойных связей.

Окисление Б.-с. к. приводит к глубоким структурным изменениям, сопровождающимся ухудшением их св-в. Для стабилизации каучуков в условиях хранения и переработки применяют обычные антиоксиданты, напр. N-фенил-2-нафтиламин, его смесь с N,N'-дифенил-1,4-фенилендиамином, три(n-ионилфенил)фосфит (обычно не более 2 мас. ч. на 100 мас. ч. каучука).

Получение каучуков, их модификации. Б.-с. к. синтезируют по непрерывной схеме в батарее последовательно соединенных реакторов (мономеры и др. компоненты реакционной смеси подают в первый реактор). Эмульсионные каучуки получают радикальной сополимеризацией при 5 или 50 °С (соотв. низкотемпературные, или "холодные", и высокотемпературные, или "горячие", каучуки). При синтезе "горячих" каучуков инициатором служит K₂S₂O₈, при синтезе "холодных" - окислит.-восстановит. система, напр. содержащая гидропероксид циклогексилизопропилбензола, соль Fe²⁺, этилендиаминтетраацетат Na (трилон Б), Na-соль формальдегидсульфокислоты (ронгалит). В кач-ве эмульгатора применяют мыла высших жирных к-т или к-т канифоли. Мол. массу сополимеров регулируют при помощи меркаптанов, напр. трет-додецилмеркаптана. Степень превращения мономеров обычно 60-70%, продолжительность процесса 10-12 ч. После обрыва полимеризации (для этого используют диметилдитиокарбамат Na), отгонки непрореагировавших мономеров и введения в латекс водной дисперсии стабилизатора каучук коагулируют, промывают водой и сушат. Товарные формы Б.-с. к. - брикеты и смотанная в рулоны лента.

При синтезе Б.-с. к. в растворе в реактор подают смесь мономеров, углеводородного р-рителя (тщательно очищенных от следов влаги и кислорода) и катализатора - обычно комплекса LiAlk с электронодонорным соединением. После окончания полимеризации, дезактивации катализатора, введения р-ра стабилизатора и отгонки р-рителя с водяным паром полученную крошку каучука сушат и прессуют.

Эмульсионные Б.-с. к. содержат до 8-9% некаучуковых в-в, гл. обр. орг. кислот. Кол-во примесей в каучуках, синтезированных в р-ре, намного меньше. На основе низкотемпературных сополимеров получают масло-, саже- и сажемаслонаполненные каучуки. Наполнители вводят в латекс (после обрыва полимеризации и отгонки непрореагировавших мономеров) с целью облегчения послед. переработки каучука и улучшения технол. характеристик резиновых смесей (см. также Наполненные каучуки).

Технологические характеристики каучуков. Резиновые смеси. Вязкость по Муни (100 °С) большинства типов Б.-с. к. составляет 40-60; за рубежом вырабатывают спец. эмульсионные каучуки С вязкостью по Муни 25-35 и 100-130 (соотв. "мягкие" и "жесткие"). Перерабатывают Б.-с. к. на обычном оборудовании резиновых заводов (вальцах, смесителях, каландрах, экструдерах). Изделия вулканизуют при 140-180°С в прессах, котлах, спец. агрегатах. Технол. св-ва каучуков улучшаются с повышением содержания в них стирольных звеньев. наиб. легко перерабатываются низкотемпературные эмульсионные каучуки, наиб. трудно - синтезируемые в р-ре. "Жесткие" каучуки в случае необходимости подвергают термоокислит. пластикации при 130-140 °С.

Б.-с. к. технологически совместимы с др. каучуками - натуральным, синтетич. изопреновым, бутадиеновым, бутилкаучуком и др. Для улучшения клейкости резиновых смесей Б.-с. к. совмещают, напр., с феноло-формальд. или инден-кумароновыми смолами, для повышения стойкости вулканизатов к действию р-рителей - с бутадиен-нитрильными, хлоропреновыми или полисульфидными каучуками.

Осн. вулканизующий агент для Б.-с.к.-сера; при получении резин с улучшенной теплостойкостью применяют тетраметилтиурамдисульфид или орг. пероксиды. Ускорителями серной вулканизации служат ди(2-бензотиазолил)ди-сульфид, N-циклогексилбензотиазол-2-сульфенамид (сульфенамид Ц) и др. В кач-ве наполнителей резиновых смесей используют техн. углерод (чаще активный), а также мел, каолин и др.; кол-во этих ингредиентов может достигать 100-150 мас. ч. на 100 мас. ч. каучука.

Свойства вулканизатов. Резины на основе Б.-с. к., содержащие активные наполнители, характеризуются достаточно высокими прочностными св-вами, износостойкостью и эластичностью (см. табл. 2). Вулканизаты низкотемпературных эмульсионных каучуков превосходят по прочностным св-вам вулканизаты высокотемпературных. Резины из Б.-с. к., синтезированного в р-ре, обладают неск. лучшей морозостойкостью, эластичностью и износостойкостью и меньшим теплообразованием, чем резины из эмульсионных каучуков. С увеличением содержания в макромолекуле каучука стирольных звеньев возрастают прочность при растяжении и сопротивление раздиру, но ухудшаются эластичность и морозостойкость резин.

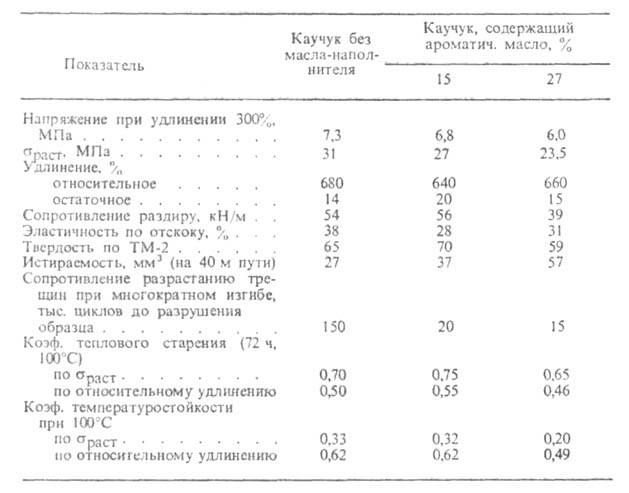

Табл. 2. - СВОЙСТВА ВУЛКАНИЗАТОВ НИЗКОТЕМПЕРАТУРНЫХ ЭМУЛЬСИОННЫХ БУТАДИЕНМЕТИЛСТИРОЛЬНЫХ КАУЧУКОВ, СОДЕРЖАЩИХ ОКОЛО 23% СТИРОЛЬНЫХ ЗВЕНЬЕВ*

* Наполнитель - активный техн. углерод (40-50 мас. ч.). Вулканизация 80 мин при 143°С

Резины из Б.-с. к. достаточно стойки к действию конц. р-ров щелочей и к-т, а также спиртов, кетонов и эфиров. По устойчивости в ароматич. и алифатич. углеводородах, минер. маслах, растит. и животных жирах они превосходят резины из НК, а по газопроницаемости практически равноценны им. По теплофиз. св-вам вулканизаты Б.-с. к. мало отличаются от вулканизатов др. каучуков: их коэф. объемного расширения (5,3-6,6)*10^-4 К^-1, коэф. теплопроводности 0,22-0,30 Вт/(м*К), уд. теплоемкость 1,5-1,9 кДж/(кг*К). Электрич. характеристики резин:~7 ТОм*м; 2,4-2,6 (1,5-20 МГц); tg 0,006.

Применение каучуков. Б.-с. к. - типичные каучуки общего назначения, используемые гл. обр. в произ-ве шин (обычно в комбинации с НК, синтетич. изопреновым или стереорегулярным бутадиеновым каучуком). На основе Б.-с. к. изготовляют также многочисленные РТИ (конвейерные ленты, рукава, профили, формовые детали), а также изоляцию кабелей, обувь, спортивные изделия и др.

Мировое произ-во Б.-с. к. превышает 4 млн. т/год (1982); по объему выпуска они занимают первое место среди всех СК.

===
Исп. литература для статьи «БУТАДИЕН-СТИРОЛЬНЫЕ КАУЧУКИ»: Синтетический каучук, под ред. И. В. Гармонова, 2 изд., Л., 1983, с. 300-10, 193-238; Brydson J. A., Rubber chemistry, L, 1978; Wood L. A., "Rubber Chem. and Technol.", 1976, v.' 49, N 2, p. 189-99. Б. Д. Бабицкий, В. А. Дроздов.

Страница «БУТАДИЕН-СТИРОЛЬНЫЕ КАУЧУКИ» подготовлена по материалам химической энциклопедии.
