ВИНИЛПИРИДИНОВЫЕ КАУЧУКИ (СКМВП, СКН-МВП, СКС-МВП, филпрены VP, VP-A), сополимеры бутадиена и 2-метил-5-винилпиридина (2-винилпиридина) общей ф-лы

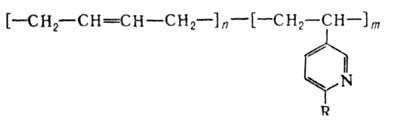

(R = Н или СН₃), а также тройные сополимеры этих же сомономеров и акрило-нитрила или стирола (метилстирола). Звенья сомономеров распределены в макромолекуле статистически; содержание винилпиридиновых звеньев составляет 5-25%, акрилонитрильных и стирольных - соотв. 20-40 и 5-15%; звенья бутадиена м. б. присоединены в положениях 1,4 и 1,2.

Мол. масса (по Штаудингеру) твердых В.к. (50-100)*10³, жидких (5-15)*10³. Плотн. 0,91-0,98 г/см³. В.к. - аморфные полимеры; т. стекл. от -30 до -70°С. Каучуки, содержащие 5-15% винилпиридиновых звеньев, раств. в обычных ароматич. и алифатич. р-рителях, сополимеры с большим содержанием этих звеньев и тройные сополимеры с акрилонитрилом раств. в кетонах и сложных эфирах, напр. ацетоне и этилацетате. С увеличением кол-ва винилпиридиновых звеньев возрастает гидрофильность В. к.

По стойкости к нагреванию, действию кислорода, озона, УФ и ионизирующего излучения В. к. практически не отличаются от бутадиен-стирольных и бутадиен-нитрильных сополимеров. Для стабилизации В. к. используют обычные аминные или (и) фенольные антиоксиданты (1-2% от массы каучука).

Пиридиновые группы В. к. могут участвовать в разнообразных хим. р-циях, приводящих обычно к образованию поперечных связей между макромолекулами. Так, с минеральными и сильными орг. к-тами эти группы образуют соли, с хлоридами Zn, Fe, Ni, Co, Cd - комплексные соед., с галогенсодержащими орг. соед. - четвертичные аммониевые соли, с карбоксильными группами к-т и гидроксильными группами спиртов - водородные связи; взаимод. также с функц. группами хлорсульфированного полиэтилена, эпоксидных смол и др.

Получают В. к. эмульсионной сополимеризацией мономеров по технологии производства др. эмульсионных каучуков (см., напр., Бутадиен-стиральные каучуки). Кроме твердых и жидких В. к. вырабатывают также их латексы.

Способы переработки и вулканизации В. к. не имеют специфич. особенностей. Резиновые смеси на их основе отличаются от смесей на основе бутадиен-стирольных и бутадиен-нитрильных каучуков большей жесткостью, худшей конфекционной клейкостью и повыш. склонностью к подвулканизации. Вулканизаты В. к. (см. табл.) превосходят вулканизаты бутадиен-стирольных каучуков по прочностным и динамич. характеристикам, а также по износостойкости. Вулканизаты тройных сополимеров с акрилонитрилом, особенно полученные в присут. галогенсодержащих орг. соед. (напр., бензотрихлорида, гексахлорксилола, хлоранила), более стойки, чем вулканизаты всех известных сополимеров на основе диенов, к действию большинства масел и р-рителей, синтетич. смазок сложноэфирного типа и гидравлич. жидкостей при эксплуатации изделий в широком интервале т-р и в жестких динамич. режимах. Из тройных сополимеров с акрилонитрилом изготовляют разл. уплотнительные детали и шланги, работоспособные при т-рах от —50 до 180°С. Тройные сополимеры со стиролом (метилстиролом) м. б. использованы в производстве износостойких протекторов автомобильных шин, разнообразных РТИ. Твердые и жидкие В. к. применяют также для приготовления клеев. Винилпиридиновые латексы - основа пропиточных составов для шинного корда и техн. тканей, повышающих прочность их связи с резиной.

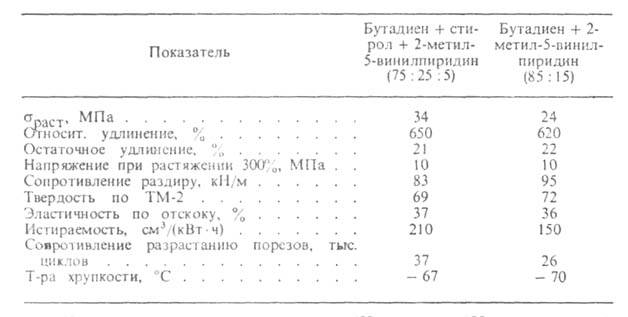

СВОЙСТВА ВУЛКАНИЗАТОВ ВИНИЛПИРИДИНОВЫХ КАУЧУКОВ*

* Наполнитель - активный техн. углерод (50 мас. ч. на 100 мае. ч. каучука). Вулканизующая система содержит серу, сульфенамид БТ и ZnO; вулканизация 50 мин при 143°С.

===
Исп. литература для статьи «ВИНИЛПИРИДИНОВЫЕ КАУЧУКИ»: Копылов Е. П., Лазарянц Э. Г., Эпштейн В. Г., "Коллоидн. ж.", 1968, т. 30, в. 2, с. 244-^8; SvetlikJ.F., Rai Isback Н. Е., Cooper W.Т. "Ind. and Eng. Chem.", 1956, v. 48, N 6, p. 1084-89; Haws J. R., "Rubber Chem. and Technol.", 1957, v. 30, N 5, p. 1387-99; Хоус Дж., "Химия и технология полимеров", 1959, N 2, с. 54-69. Е. П. Копылов.

Страница «ВИНИЛПИРИДИНОВЫЕ КАУЧУКИ» подготовлена по материалам химической энциклопедии.
