| Группа Б11 |
М Е Ж Г О С У Д А Р С Т
В Е Н Н Ы Й
С Т А Н Д А Р Т |
|
ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ ДЛЯ
АВТОМОБИЛЬНОГО ТРАНСПОРТА
Технические условия
Liquefied hydrocarbon gases for motor transport.
Specifications.
|
ГОСТ
27578-87
|
| ОКП 02 7239 0500 |
|
| Дата введения 01.07.88 |
Настоящий стандарт распространяется на углеводородные сжиженные газы, предназначенные в качестве моторного топлива для автомобильного транспорта.
Обязательные требования к качеству продукции изложены в п. 1.3.1 и разд. 2, 3.
(Измененная редакция, Изм. № 1).
|
| |
|
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
|
| 1.1. Углеводородные сжиженные газы должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
1.2. М а р к и
1.2.1. Для сжиженных углеводородных газов для автомобильного транспорта установлены марки, приведенные в табл. 1.
| | |
| Т а б л и ц а 1 |
| Марка |
Наименование |
Код ОКП |
| ПА | Пропан автомобильный | 02 7239 0501 |
| ПБА | Пропан-бутан автомобильный | 02 7239 0502 |
| |
| Марка газа ПБА допускается к применению во всех климатических районах при температуре окружающего воздуха не ниже минус 20°С. Марка ПА применяется в зимний период в тех климатических районах, где температура воздуха опускается ниже минус 20°С и рекомендуемый температурный интервал ее применения от минус 20°С до минус 35°С. В весенний период времени с целью полного израсходования запасов сжиженного газа марки ПА допускается ее применение при температуре до 10°С.
1.3. Х а р а к т е р и с т и к и
1.3.1. По физико-химическим показателям углеводородные сжиженные газы должны соответствовать требованиям и нормам, приведенным в табл. 2.
|
| Наименование показателя |
Норма для марки |
Метод испытания |
| ПТ |
ПБА |
| 1. Массовая доля компонентов, %: | | | По ГОСТ 10679 |
| сумма метана, этана | Не нормируется | |
| пропан | 85+10 | 50+10 | |
| сумма углеводородов °С и выше | Не нормируется | |
| сумма непредельных углеводородов, не более | 6 | 6 | |
| 2. Содержание жидкого остатка при 40 °С, свободной воды и щелочи | Отсутствие | По п.3.2 |
| 3. Давление насыщенных паров, избыточное, МПа, при температуре | | | По п. 3.3 |
| плюс 45 °С,не более | - | 1,6 | |
| минус 20 °С,не менее | - | 0,07 | |
| минус 35 °С,не менее | 0,07 | - | |
| 4. Массовая доля серы и сернистых соединений, %, не более | 0,01 | 0,01 | По ГОСТ 22985 |
| в том числе сероводорода, не более | 0,003 | 0,003 | По ГОСТ 22985 или ГОСТ 11382 |
| 5. (Исключен, Изм. № 1). | | | |
| |
| (Измененная редакция, Изм. № 1).
1.3.2. При массовой доле меркаптановой серы менее 0,001 % сжиженные газы должны быть одорированы.
1.3.3. Требования безопасности
1.3.3.1. Сжиженные газы малотоксичны и по степени воздействия на организм относятся к веществам 4-го класса опасности по ГОСТ 12.1.007.
1.3.3.2. Сжиженные газы образуют с воздухом взрывоопасные смеси при концентрации паров пропана от 2,1 до 9,5 %, изобутана от 1,8 до 8,4 %, нормального бутана от 1,5 до 8,5 % объемных при давлении 98066 Па (1 атм) и температуре 15-20 °С.
Пары сжиженного газа обладают плотностью большей, чем плотность воздуха, и могут скапливаться в низких и непроветриваемых местах.
Для контроля взрывоопасных концентраций сжиженных газов в производственных помещениях используют сигнализаторы с общими техническими требованиями по ГОСТ 27540 и настройкой порога срабатывания - 20 % от нижнего предела распространения пламени.
(Измененная редакция, Изм. № 1).
1.3.3.3. Температура самовоспламенения в воздухе при давлении 0,1 МПа (760 мм рт. ст.) составляет: пропана - 466 °С, изобутана - 462 °С, бутана - 405 °С.
1.3.3.4. Предельно допустимая концентрация в воздухе рабочей зоны (в пересчете на углерод):
предельных углеводородов - 300 мг/м3, непредельных углеводородов - 100 мг/м3.
1.3.3.5. Сжиженные газы могут проявлять следующие опасные свойства:
- токсичность продуктов неполного сгорания газов;
- удушающее действие газов при содержании в воздухе кислорода ниже допустимого;
- сильное охлаждающее действие жидкой фазы, вызывающее тяжелое обморожение.
Меры первой помощи:
- при отравлении - свежий воздух (кислород), тепло, вата, смоченная нашатырным спиртом, для приведения пострадавшего в сознание - горячее питье, при необходимости - искусственное дыхание;
- при попадании жидкой фазы на одежду - немедленно удалить одежду с целью исключения соприкосновения жидкой фазы с телом человека;
- при обморожении - наложить сухую стерильную повязку на обмороженную поверхность кожи и немедленно обратиться к врачу.
При работе со сжиженными газами глаза необходимо защищать очками с боковыми открылками, так как попадание капель в глаза может вызвать потерю зрения.
1.3.3.4, 1.3.3.5. (Измененная редакция, Изм. № 1).
1.3.3.6. Индивидуальные средства защиты следует применять согласно правилам безопасности в газовом хозяйстве, утвержденным в установленном порядке.
1.3.3.7. В производственных помещениях должны соблюдаться требования санитарной гигиены в соответствии с ГОСТ 12.1.005. Взрывоопасные помещения должны быть оборудованы приточно-вытяжной вентиляцией, обеспечивающей десятикратный воздухообмен за 1 ч.
1.3.3.8. Содержание углеводородов в производственных помещениях (в воздухе рабочей зоны) контролируют переносными или автоматическими приборами (анализаторами, сигнализаторами), допущенными к применению в установленном порядке.
1.3.3.7, 1.3.3.8. (Измененная редакция, Изм. № 1).
1.3.3.9. В помещении для хранения сжиженных газов не допускается обращение с открытым огнем, искусственное освещение должно быть выполнено во взрывозащищенном исполнении; емкости, коммуникации, насосные агрегаты должны быть герметичными и заземленными; все работы должны проводиться инструментами, не дающими при ударе искру.
1.3.3.10. При загорании применяют следующие средства пожаротушения:
углекислотные, порошковые, водно-дисперсные и пенные огнетушители;
водяной пар, азот и другие инертные газы;
воду в виде компактных и распыленных струй;
асбестовое полотно, сухой песок.
(Измененная редакция, Изм. № 1).
1.3.3.11. При температуре окружающего воздуха 45 °С давление насыщенных паров сжиженного газа марки ПА может превышать расчетное давление оборудования для производства, транспортирования, хранения и эксплуатации газа (1,6 МПа), разрешенное Госгортехнадзором СССР. В связи с этим до наступления летнего периода неизрасходованные запасы марки ПА должны быть полностью использованы. Запрещается применять и хранить сжиженный газ в закрытых гаражах и других отапливаемых помещениях, где температура воздуха превышает 25 °С.
1.3.4. Требования охраны природы
1.3.4.1. Основными требованиями, обеспечивающими сохранение природной среды, является максимальная герметизация емкостей, коммуникаций, насосных агрегатов и другого оборудования, строгое соблюдение технологического режима.
1.3.4.2. В производственных помещениях и на открытых площадках производства должен быть периодический (не менее одного раза в сутки) контроль содержания углеводородов переносными или автоматическими приборами (анализаторами, сигнализаторами), допущенными к применению в установленном порядке.
1.3.4.3. Промышленные стоки необходимо анализировать на содержание в них нефтепродуктов в соответствии с методическим руководством по анализу сточных вод нефтеперерабатывающих и нефтехимических заводов, утвержденным в установленном порядке.
(Измененная редакция, Изм. № 1).
1.4. М а р к и р о в к а
1.4.1. Маркировка сжиженных газов - по ГОСТ 1510 с указанием манипуляционного знака "Беречь от нагрева" по ГОСТ 14192 и знака опасности по ГОСТ 19433, класс 2, подкласс 2.3.
(Измененная редакция, Изм. № 1).
1.4.2. Сигнальные цвета и знаки безопасности должны применяться в соответствии с ГОСТ 12.4.026.
1.5. У п а к о в к а
1.5.1. Сжиженные газы наливают в цистерны, металлические баллоны и другие емкости, освидетельствованные в соответствии с правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденными Госгортехнадзором СССР, и ГОСТ 15860.
|
| 2.1. Сжиженные газы принимают партиями. За партию принимают любое количество сжиженного газа, однородное по своим показателям качества и оформленное одним документом о качестве.
2.2. Объем выборок - по ГОСТ 14921.
2.3. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания вновь отобранной пробы. Результаты повторных испытаний распространяются на всю партию.
|
| 3.1. Отбор проб проводят по ГОСТ 14921.
3.2. О п р е д е л е н и е ж и д к о г о о с т а т к а, с в о б о д н о й в о д ы и щ е л о ч и
3.2.1. Аппаратура, материалы, реактивы
Отстойник вместимостью 100 или 500 см3.
Устройство для охлаждения (см. черт. 1), включающее охлаждающий змеевик с игольчатым вентилем и сосуд для охлаждения смеси.
Охлаждающий змеевик изготовляют из медной трубки (ГОСТ 617) длиной 6 м и наружным диаметром 6-8 мм, навитой виток к витку в виде спирали диаметром 60-90 мм.
Сосуд для охлаждающей смеси с тепловой изоляцией и размерами под охлаждающий змеевик (внутренний диаметр не менее 120 мм, высота не менее 220 мм).
Пробоотборник ПГО-400 или другого типа.
Термометр типа ТН-8 по ГОСТ 400.
Термометр ртутный стеклянный с пределами градуировки от 0 до 100 °С и ценой деления шкалы 1°С.
Баня водяная для отстойника для поддержания температуры (40+1) °С.
Штатив лабораторный для отстойника.
Проволока медная диаметром 1,5-2 мм, длиной 200 или 450 мм (в соответствии с высотой отстойника вместимостью 100 и 500 см3).
Гайка накидная к штуцеру пробоотборника с уплотнительной прокладкой, снабженная металлической или пластиковой трубкой длиной 10-15 см и внутренним диаметром 1-3 мм, служащей для налива сжиженного газа в отстойник.
Индикаторы тимоловый синий водорастворимый, ч.д.а. и фенолфталеин, раствор в этиловом спирте по ГОСТ 18300 или по ГОСТ 17299 с массовой долей 1 %.
Вата гигроскопическая по ГОСТ 5556.
Вода дистиллированная (рН = 7) по ГОСТ 6709.
Смесь охлаждающая, состоящая из крупнокристаллической поваренной соли и льда или ацетона и твердого диоксида углерода, или другие смеси, обеспечивающие требуемую температуру (до минус 45 °С).
Допускается применять аппаратуру с аналогичными технологическими и метрологическими характеристиками, а также импортные реактивы квалификации не ниже указанных в стандарте.
|
3.2.2. Проведение испытаний
3.2.2.1. На штуцер пробоотборника с испытуемым газом навинчивают накидную гайку с чистой сухой отводной трубкой. Открывая нижний вентиль (у пробе отборника типа ПГО-400 - выпускной вентиль) вертикально расположенного пробоотборника,осторожно наливают сжиженный газ через трубку в чистый сухой отстойник. При наливе конец трубки удерживают под поверхностью заполняющей жидкости, отстойник наполняют до метки 100 см3.
3.2.2.2. Затем быстро устанавливают медную проволоку в пробку из ваты, неплотно вставленную в горло отстойника. Проволока предотвращает перегрев жидкости и ее вскипание с выбросом и способствует равномерному испарению сжиженного газа, а пробка из ваты не пропускает в отстойник влагу из воздуха.
3.2.2.3. После испарения основной массы при температуре окружающей среды и прекращения заметного испарения жидкости отстойник помещают в водяную баню с температурой (40+1) °С и выдерживают 20 мин при этой температуре. После этого фиксируют наличие остатка в отстойнике.
3.2.2.4. При проведении повторных и арбитражных испытаний отстойник заполняют сжиженным газом через охлаждающий змеевик. Змеевик устанавливают в сосуд для охлаждающей смей, снабженный термометром, охлаждают до температуры на несколько градусов ниже температуры кипения основного компонента пробы и присоединяют к пробоотборнику или пробоотборной точке.
3.2.2.5. Открывая вентили на пробоотборнике или пробоотборной точке и змеевике, промывают змеевик сжиженным газом. Затем отстойник наполняют пробой сжиженного газа, выходящей из змеевика, до метки 100 см3, не допуская выброса пробы из отстойника. Повторяют операцию испарения газа по пп. 3.2.2.2 и 3.2.2.3.
3.2.2.6. Если в сжиженном газе имеется свободная вода,после испарения газа она остается на дне и стенках отстойника. При затруднениях в визуальной идентификации свободной вода в жидком остатке ее наличие определяют с помощью водорастворимого индикатора. Для этогов отстойник вносят на кончике сухой стеклянной палочки или проволоки несколько кристаллов тимолового синего.
В углеродном жидком остатке тимоловый синий не растворяется и не окрашивается. Окрашивание жидкости при контакте с индикатором подтверждает наличие воды. В щелочной среде тимоловый синий окрашивается в синий цвет.
Для определения наличия щелочи в жидком остатке допускается применять в качестве индикатора фенолфталеин. В отстойник добавляют 10 см3 дистиллированной воды, предварительно проверенной на нейтральность, и 2-3 капли фенолфталеина. Отсутствие окраски раствора в розовый или красный цвет фиксирует отсутствие щелочи, окраска раствора фиксирует присутствие щелочи.
3.2 - 3.2.2.6. (Измененная редакция, Изм. № 1).
3.2.3. (Исключен, Изм. № 1).
3.3. О п р е д е л е н и е д а в л е н и я н а с ы щ е н н ы х п а р о в
3.3.1. Аппаратура, приборы и материалы
Манометр класса точности 0,15 или 0,25 с верхним пределом измерения 2,5 МПа по ТУ 25-05-1664.
Пробоотборник по ГОСТ 14921.
Термометр по ГОСТ 400, типа ТН-8.
Термометр ртутный стеклянный по ГОСТ 28498 с пределами градуировки от 0 до 100 °С и ценой деления шкалы 1 °С.
Термостат типов ТС-16, ТС-24 или другого типа (или любое другое термостатирующее устройство) с терморегулятором для поддержания температуры с погрешностью не более 1 °С.
Смесь охлаждающая, состоящая из ацетона и твердой двуокиси углерода, или другие смеси, обеспечивающие охлаждение газа до температуры минус 20 и минус 35 °С.
3.3.2. Проведение испытания
Для определения давления насыщенных паров сжиженного газа отбирают пробу по ГОСТ 14921 из жидкой фазы в пробоотборник, затем к нему присоединяют манометр.
При определении давления насыщенных паров при минус 20 или минус 35 ° С помещают пробоотборник с пробой испытуемого газа в охлаждающую смесь при минус (20+2) или минус (35+2) °С. Температуру охлаждающей смеси определяют термометром, погруженным в смесь рядом со стенкой пробоотборника. Охлаждение пробоотборника производят до получения постоянного показания манометра, которое и фиксируют как избыточное давление насыщенных паров испытуемого газа при минус 20 или минус 35 °С.
При определении давления насыщенных паров при 45 °С помещают пробоотборник с пробой газа в термостат, нагретый до (45+1) °С, и выдерживают при этой температуре до получения постоянного показания манометра, которое и фиксируют как избыточное давление насыщенных паров испытуемого газа при 45 °С.
3.3.3. За результат испытания принимают среднее арифметическое результатов двух параллельных определений, допускаемые расхождения между которыми не должны превышать: при минус 20 или минус 35 °С - 0,01 МПа и при плюс 45 °С - 0,07 МПа.
3.3.4. Допускается использовать расчетный метод определения давления насыщенных паров, приведенный в приложении.
3.4 - 3.4.3. (Исключен, Изм. № 1).
|
| |
|
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
|
| 4.1. Сжиженные углеводородные газы транспортируют железнодорожным, автомобильным, водным транспортом и по трубопроводам в соответствии с правилами перевозок опасных грузов, действующих на соответствующем виде транспорта, и правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденными Госгортехнадзором СССР.
4.2. Хранение сжиженных газов - по ГОСТ 1510.
|
| 5.1. Изготовитель гарантирует соответствие качества сжиженных газов требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
5.2. Гарантийный срок хранения - 3 мес со дня изготовления.
|
| |
ПРИЛОЖЕНИЕ
(справочное)
|
МЕТОД
ОПРЕДЕЛЕНИЯ ДАВЛЕНИЯ НАСЫЩЕННЫХ ПАРОВ СЖИЖЕННЫХ ГАЗОВ
|
Сущность метода заключается в вычислении давления насыщенных паров на основании углеводородного состава испаренной пробы сжиженного газа, установленного газохроматографическим методом, а также данных о фугитивности углеводородов, входящих в состав сжиженных газов.
|
|
Абсолютное давление насыщенных паров сжиженного газа (Р0), МПа, вычисляют по формуле
|
 | (1) |
где Хi - содержание i-го компонента в сжиженном газе в мольных долях;
fi - фугитивность i-го компонента в сжиженном газе, МПа, определенная по формуле
|
 | (2) |
где Кi - константа равновесия i-го компонента в сжиженном газе;
Pz- абсолютное давление системы, МПа.
|
1.2. Давление насыщенных паров сжиженных газов можно получить с достаточной точностью по формуле
(1) методом последовательного приближения, задаваясь произвольными значениями абсолютного давления насыщенных паров сжиженного газа P0 и рабочей температуры.
При заданных давлениях и температуре находят константы равновесия Кi и, пользуясь формулами (1) и
(2), вычисляют давление насыщенных паров сжиженного газа.
1.3. Если P0 = Рz то расчет считается законченным. При P0 > Рz задаются значением Р'z > Рz , а при P0 < Рz задаются значением Р'z > Рz и повторяют расчет.

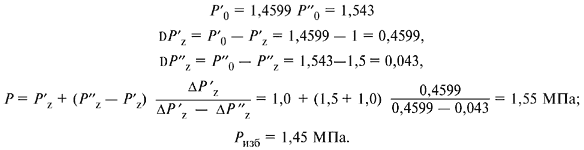

Абсолютное давление насыщенных паров (Р) определяют по формуле линейной интерпретации
|
 | (3) |
где Р'z- меньшая заданная величина абсолютного давления сжиженного газа, МПа;
Р''z - большая заданная величина абсолютного давления сжиженного газа, МПа.
|
 | (4) |
 | (5) |
где Р'0 и Р''0 - рассчитанные по формуле (1) величины абсолютныхдавлений насыщенных паров сжиженного газа.
Для определения избыточного давления насыщенных паров сжиженного газа полученное значение расчетного давления уменьшают на 0,1.

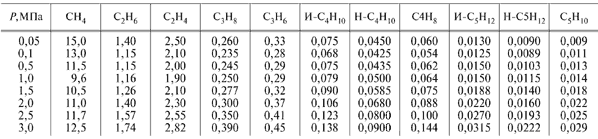

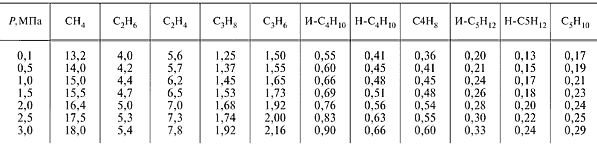

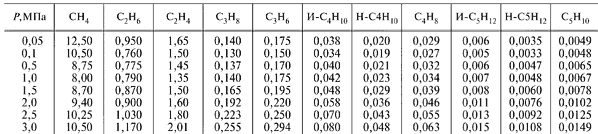

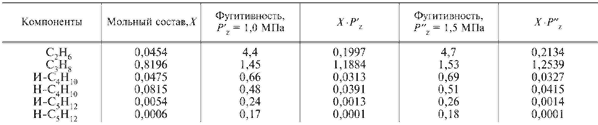

В табл. 3-5 приложения приведены значения фугитивности компонентов сжиженных газов при температурах плюс 45, минус 20 и минус 35 °С.
|
| |
