новые химические технологии
АНАЛИТИЧЕСКИЙ ПОРТАЛ ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ
ПОИСК

НА ГЛАВНУЮ

СОДЕРЖАНИЕ:

НАУКА и ТЕХНОЛОГИИ

Базовая химия и нефтехимия

Продукты оргсинтеза ............

Альтернативные топлива, энергетика ...........................

Полимеры ...........................

ТЕНДЕНЦИИ РЫНКА

Мнения, оценки ...................

Законы и практика ...............

Отраслевая статистика .........

ЭКОЛОГИЯ

Промышленная безопасность

Экоиндустрия .......................

Рециклинг ............................

СОТРУДНИЧЕСТВО

Для авторов .........................

Реклама на сайте ................

Контакты .............................

Справочная .........................

Партнеры ............................

СОБЫТИЯ ОТРАСЛИ

Прошедшие мероприятия .....

Будущие мероприятия ...........

ТЕНДЕРЫ

ОБЗОРЫ РЫНКОВ

Анализ рынка сывороточных белков в России
Рынок кормовых отходов кукурузы в России
Рынок рынка крахмала из восковидной кукурузы в России
Рынок восковидной кукурузы в России
Рынок силиконовых герметиков в России
Рынок синтетических каучуков в России
Рынок силиконовых ЛКМ в России
Рынок силиконовых эмульсий в России
Рынок цитрата кальция в России
Анализ рынка трис (гидроксиметил) аминометана в России

>> Все отчеты

ОТЧЕТЫ ПО ТЕМАМ

Базовая химия и нефтехимия
Продукты оргсинтеза
Синтетические смолы и ЛКМ
Нефтепереработка
Минеральные удобрения
Полимеры и синтетические каучуки
Продукция из пластмасс
Биохимия
Автохимия и автокосметика
Смежная продукция
Исследования «Ad Hoc»
Строительство
In English
  Экспорт статей (rss)

Базовая химия и нефтехимия

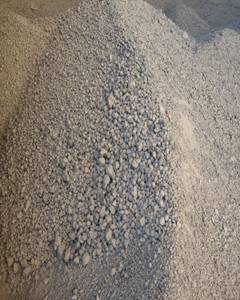

ПОЛУЧЕНИЕ КЛИНКЕРА


Основные компоненты для получения портландцементного клинкера: известковый, состоящий преимущественно из углекислого кальция (карбонатная порода), и глинистый, содержащий большое количество кислотных окислов SiO2 и А12О3.




В некоторых случаях, когда имеется возможность, два основных компонента заменяют одним мергелем, представляющим собой природную смесь глинистых веществ и СаСО3 в необходимом для производства клинкера соотношении. Иногда вместо природного глинистого компонента используют отходы (шлаки, золы, нефелиновый шлам и др.) различных отраслей промышленности, имеющие подходящий состав.

Для регулирования содержания в смеси того или иного окисла в нее вводят корректирующие добавки. Если в сырьевой смеси недостает кремнезема, добавляют трепел, песок, опоку, диатомит и другие вещества с высоким содержанием SiO2; при недостатке глинозема (А12О3) применяют бокситы, алюминиевые шлаки или глину с высоким содержанием А12О3; недостаток окиси железа компенсируют добавкой железной руды, колчеданных огарков, колошниковой пыли.

Пригодность сырьевых материалов для производства портландцементного клинкера устанавливают на основании их технологического изучения и технико-экономического анализа вопросов, вытекающих из организации цементного производства в данном районе (способ производства, вид топлива, качество цемента).

Карбонатные породы. Карбонатные породы образовались в основном из остатков животного мира, осевших на дне водоемов, а также из химических осадков углекислого кальция. Они встречаются в природе в виде известняков, мела, известнякового туфа, известняка-ракушечника и мрамора. Все разновидности карбонатных пород находят применение в производстве портландцемента, за исключением мрамора. Чаще всего используют известняки и мел, осадочное происхождение которых обусловливает разнообразие их химического состава и физических свойств.

Химически чистый углекислый кальций содержит 56% СаО и 44% СО2. Наряду с СаСО3 природные известняки содержат MgCO3 , Аl2O3 , SiO2 и др.

Плотность и прочность карбонатных пород колеблются влил значительных пределах: от плотных известняков плотностью 1500-2000 кгс/см2до мягких, рыхлых пород мела, способного распускаться в воде. Физические свойства карбонатных пород, используемых для производства портландцемента, учитываются при выборе способа приготовления сырьевой смеси.

Карбонатные породы считаются пригодными для производства цемента при следующем химическом составе: СаО - не менее 40 - 43,5%; MgO - не более 3,2-3,7% при содержании окиси магния в глинистом компоненте не более 1% или из расчета получения клинкера с содержанием MgO не более 5%. Количество SiO2, А12О3, Fе20з в сочетании с содержанием их в глинистом компоненте должно обеспечивать получение необходимых значений коэффициента насыщения, кремнеземного и глиноземного модулей в сырьевой смеси и клинкере. Желательно, чтобы сумма Na2O и К2О не превышала 1%, а содержание SO3 не было больше 1,5-1,7%.

Глинистые породы. Для цементного производства используют следующие виды этих пород: легкоплавкие глины, глинистый мергель, глинистый сланец, лёсс.

Глины представляют собой тонкодисперсные горные породы, легко распускающиеся в воде. Глины имеют разнообразный минералогический и гранулометрический состав даже в пределах одного месторождения. В тех случаях, когда глины содержат значительное количество грубых включений, обломков горных пород, их необходимо предварительно обогащать.

Минералогический состав глин представлен различными гидроалюмосиликатами, из которых наиболее часто встречаются каолинит, монтмориллонит и гидрослюды. Обычно глины содержат в виде примеси кварцевый песок. Химический состав глин характеризуется в основном содержанием трех окислов: кремния 55-80%, алюминия 5-20% и железа 3-15%. В небольшом количестве могут содержаться в глинах СаО и MgO, хотя в отдельных разновидностях глин содержание окиси кальция может достигать 25%, а окиси магния"-5%" Присутствуют в глинах и растворимые соли NaCl, KC1. Эти примеси, а также MgCOs нежелательны, и их содержание в глинах, используемых для производства портландцемента, должно быть по возможности минимальным.

Мергели представляют собой природную смесь глинисто-песчаных веществ (20-50%) и мельчайших частиц углекислого кальция (50-80%)- В зависимости от содержания СаСО3 и глинисто-песчаного вещества мергели разделяются на песчаные, глинистые и известковистые. Наиболее ценное сырье - известковистый мергель, содержащий примерно 75-80% СаСО3 и 20-25% глины. По химическому составу он близок клинкеру, что значительно упрощает производство портландцемента. Мергели, в которых содержание CaСОз соответствует искусственно составленной портландцементной сырьевой смеси, называются натуральными.

По физическим свойствам мергели, подобно карбонатным породам, могут резко отличаться один от другого. Одни имеют плотную структуру и прочны, другие подобны мелу - мягкие, рыхлые.

Лёсс представляет собой пористую осадочную горную породу серо желтого цвета, близкую по химическому составу глинистым мергелям, но отличающуюся более грубо дисперсными частицами. Лёсс состоит в основном из частиц размером 0,1-0,5 мм; глинистые частицы (меньше 0,01 мм) содержатся в незначительном количестве, но в то же время в лёссе почти нет частиц песка с зернами крупнее 0,25 мм.

Глинистые сланцы относятся к породам метаморфическим (видоизмененным). Образовались они в результате видоизменения глин под действием большого давления, которое возникает при перемещении верхних слоев земной коры в более глубокие. По химическому составу глинистые сланцы подобны глинам, но отличаются от них физическими свойствами - они обладают высокой плотностью, прочностью и не размокают в воде.

Установлены следующие ориентировочные требования к химическому составу глинистых пород, используемых при производстве цемента. Количество СаО не ограничивается. Допустимое содержание MgO зависит от содержания его в известковом компоненте и ограничивается условием получения клинкера с содержанием MgO не более 5%. Количество SiO2, A12O3 > Fe2O3 в сочетании с окислами известкового компонента должно обеспечивать получение необходимых значений коэффициента насыщения, кремнеземного и глиноземного модулей сырьевой смеси и клинкера (с учетом возможности введения корректирующих добавок). Желательно, чтобы содержание Na2O и КgО в сумме не превышало 3.4%, a SO3 было не более 1%.

Промышленные отходы. В качестве сырьевых компонентов на некоторых цементных заводах используются отходы различных отраслей промышленности. Наиболее широко применяют доменные шлаки (см. - 12) и нефелиновый шлам, представляющий собой отход глиноземного производства. Нефелиновый шлам состоит из 80-85% тонкодисперсного частично гидратированного двухкальциевого силиката. Состав шлама доводят до состава портландцементной сырьевой смеси. Недостатками шлама являются повышенное содержание щелочей и необходимость использования двух корректирующих добавок для повышения содержания АО3 и Fe2O3 в сырьевой смеси.

Минерализаторы. Минерализаторами называются вещества, которые активно участвуют в образовании клинкерных минералов при обжиге и сами частично входят в их состав. При использовании минерализаторов повышается реакционная способность портландцементной сырьевой смеси и создаются благоприятные условия для образования двухкальциевого и трехкальциевого силикатов.

В качестве минерализаторов в цементной промышленности используют плавиковый шпат - флюорит (CaF2), кремнефтористый натрии (Na2SiFa6), апатит (Са5 /РО4/3F), гипс, фосфогипс и другие.

Введение небольших количеств (0,5-1%) этих химических веществ в портландцементную сырьевую смесь способствует снижению требуемой температуры клинкерообразования, а соответствующим подбором этих соединений можно регулировать минералогический состав клинкера и, следовательно, свойства будущего цемента.

C текущей ситуацией и прогнозом развития российского рынка цемента можно познакомиться в отчетах Академии Конъюнктуры Промышленных Рынков   «Рынок цемента в России».

Версия для печати | Отправить |  Сделать стартовой |  Добавить в избранное
Статьи по теме

Куплю

19.04.2011 Белорусские рубли в Москве  Москва

18.04.2011 Индустриальные масла: И-8А, ИГНЕ-68, ИГНЕ-32, ИС-20, ИГС-68,И-5А, И-40А, И-50А, ИЛС-5, ИЛС-10, ИЛС-220(Мо), ИГП, ИТД  Москва

04.04.2011 Куплю Биг-Бэги, МКР на переработку.  Москва

Продам

19.04.2011 Продаем скипидар  Нижний Новгород

19.04.2011 Продаем растворители  Нижний Новгород

19.04.2011 Продаем бочки новые и б/у.  Нижний Новгород

Материалы раздела

ЭНЕРГОЭФФЕКТИВНОСТЬ: Детский сад категории «А»
ТРАНСГЕННЫЕ СЕЛЬХОЗКУЛЬТУРЫ
МУЛЬТИЗОНАЛЬНЫЕ СИСТЕМЫ GREE GMV,
РАБОТЫ ПО СОЗДАНИЮ «ПЛАЩА-НЕВИДИМКИ»
ГУЛЬКЕВИЧСКИЙ МАЛЬТОДЕКСТРИН
БИОЛОГИЧЕСКАЯ ОБРАБОТКА СЕМЯН: новые возможности BASF
СИСТЕМА ТЕПЛОИЗОЛЯЦИИ ФАСАДОВ CAPAROL «CAPATECT CARBON»
«ДЕРЕВЯННЫЙ» САЙДИНГ WOODSTOCK
БЕЛОРУССКИЕ КРАХМАЛЬНЫЕ ТЕХНОЛОГИИ
ИЗОЛЯЦИОННЫЕ ПЛИТЫ GUTEX THERMOFIBRE
ПОТРЕБЛЕНИЕ МЯСА УСКОРЯЕТ ИЗМЕНЕНИЕ КЛИМАТА
РЕАКТОР СРЕДНЕТЕМПЕРАТУРНОЙ КОНВЕРСИИ ДЛЯ ТАНЕКО
ГНС о МОДЕРНИЗАЦИИ ЭП-300 И УСТАНОВКИ ГИДРООЧИСТКИ
НОВЫЕ ЦИСТЕРНЫ ДЛЯ ПЕРЕВОЗКИ ГИДРОКСИДА НАТРИЯ
БАНАНЫ И МАНИОКА ЗАМЕНЯТ ПШЕНИЦУ И РИС
ИСКУССТВЕННОЕ СОЛНЦЕ ДЛЯ ТЕПЛИЧНЫХ РАСТЕНИЙ
ПРОЕКТ СОЗДАНИЯ ЭКЗОСКЕЛЕТА
БУДУЩИЕ ВОДОРОДНЫЕ АВТОМОБИЛИ
ЭЛЕКТРИЧЕСКИЕ ТРУСЫ
НОВЫЕ ОТЕЧЕСТВЕННЫЕ ЭНДОПРОТЕЗЫ ИЗ НАНОКЕРАМИКА
ФАСАДНЫЕ ТЕНДЕНЦИИ в ИНДИВИДУАЛЬНОМ СТРОИТЕЛЬСТВЕ
ЕВРОПА ПЕРЕВОДИТ КОНДИЦИОНЕРЫ НА ПРИРОДНЫЙ ХЛАДАГЕНТ
КУЗОВ ИЗ МАГНИЕВОГО СПЛАВА
ПРОРЫВ В ОБЛАСТИ ОПТИЧЕСКОЙ ПЕЧАТИ
МОДЕРНИЗАЦИЯ АГРЕГАТА АММИАКА на ЧЕРКАССКОМ «АЗОТЕ»
МОДЕРНИЗАЦИЯ ХЛОРНОГО ПРОИЗВОДСТВА на КЧХК
НОВЫЕ АЗОТНО-СЕРНИСТЫЕ УДОБРЕНИЯ УРАЛХИМА
КАЛЬЦИЙФОСФАТНЫЙ ЦЕМЕНТ ДЛЯ ХИРУРГИИ
РЕАГЕНТЫ на ОСНОВЕ БИШОФИТА
НОВОЕ ЖБИ-ПРОИЗВОДСТВО
НАНОПОКРЫТИЯ «ПЛАКАРТА»: результаты испытаний
МЕМБРАНЫ для ГЕНЕРАТОРА ВОДОРОДА
IT-СИСТЕМА для УВЕЛИЧЕНИЯ ГЛУБИНЫ ПЕРЕРАБОТКИ
ТЕХНОЛОГИЯ NEWCHEM для ПОЛУЧЕНИЯ ГЛИНОЗЕМА
НОВЫЙ СВЕТОДИОДНЫЙ МОДУЛЬ «ОПТОГАНА»
СТАЛЬ С ПОКРЫТИЕМ AGNETA
МОДЕРНИЗАЦИЯ СИСТЕМ ОТОПЛЕНИЯ ИСТОРИЧЕСКИХ ЗДАНИЙ
СЭНДВИЧ-ПАНЕЛИ STERILIUM
ПЕРЕХОД К ГАЗОМОТОРНОМУ ТОПЛИВУ
НОВЫЕ СРЕДСТВА ЗАЩИТЫ РАСТЕНИЙ BASF
«Металл Профиль» предлагает сгладить углы
МАСЛА ЛУКОЙЛ НА ЗАВОДАХ REXAM
ДОМ С НЕЙТРАЛЬНЫМ ЭНЕРГОБАЛАНСОМ
СЭНДВИЧ-ПАНЕЛИ SECRET FIX
СИСТЕМЫ ОПАЛУБКИ PERI

>>Все статьи

Rambler's Top100 Рейтинг@Mail.ru
Copyright © Newchemistry.ru 2006. All Rights Reserved
