Применение пенополистирола, который отличается наиболее выгодным соотношением между ценой и качеством, позволяет также сэкономить значительные средства при возведении здания.

Коэффициент теплоотдачи U [W/м2K]

Теплоизоляция пола

Плохая изоляция перекрытий и полов ведет к значительным потерям тепла в жилых помещениях и так называемому термическому дискомфорту. Плиты из пенополистирола повышенной плотности PS-E FS 20, устойчивые к механическим нагрузкам, являются оптимальной изоляцией для полов и перекрытий над неотапливаемым подвалом или непосредственно на грунте. Они эффективно препятствуют отдаче тепла из находящихся в подвале хозяйственных или жилых помещений в землю.

•Покрытие пола
•Бесшовный пол
•Полиэтиленовая пленка
•Плиты из пеноплистирола PS-E FS 20 (или выше), укладываемые слоями
•Выравнивающий слой песка
•Влагоизоляция

Коэффициент теплоотдачи до последнего времени обозначался буквой „k”, в настоящее время он обозначается буквой „U”.

Uo - коэффициент теплоотдачи перекрытия без учета влияния термических мостиков
U - коэффициент теплоотдачи перекрытия с учетом дополнительных тепловых потерь через термические мостики

Перекрытие последнего этажа

•Наливное защитное покрытие
•Полиэтиленовая пленка
•Плиты из пеноплистирола PS-E FS 15 (20), укладываемые слоями
•Пароизоляция

 Акустическая изоляция

Кроме обычных видов термоизоляции из пенополистирола, существуют также специальные звукоизоляционные плиты, эффективно заглушающие шум шагов. Эластичные и, вместе с тем, устойчивые к сжатию, применяемые в двухслойных плавающих полах (наливной слой не связан ни с несущим слоем, ни со стенами), они уменьшают до минимума звукопроницаемость перекрытия.

Такие плиты применяются в Европе уже в течение нескольких десятилетий. Они легко укладываются, не впитывают влаги, их сжимаемость при продолжительной нагрузке не изменяется. Исследования, проводимые в течение длительного времени, показали, что при нагрузке 5 кПа относительная деформация звукоизоляционной плиты не превышала 7%  ее начальной толщины.

Кажущаяся плотность звукоизоляционных плит составляет 7-9 кг/м3, а коэффициент теплопроводности не превышает 0,045 W/мК.

•Бесшовный пол
•Полиэтиленовая пленка
•Акустическая изоляция из пенополистирола
•Лента
•Выравнивающий слой песка

Акустические свойства

* Толщина наливного цементного слоя сверху акустической изоляции - 40 мм.

Изоляция скатной крыши

Снаружи - снег и лед, внутри - приятное тепло, благодаря тому, что крыша хорошо изолирована плитами из пенополистирола PS-E FS 15, который используется в местах с небольшими механическими нагрузками, т.е. при заполнении крыш, основном и дополнительном утеплении стен.

При такой изоляции общие потери тепла в здании уменьшаются до ничтожной доли исходной величины.

Обычное утепление крыши между стропильными ногами с вентилированием изоляции.
Достоинство:  незначительное уменьшение кубатуры помещения.
Изоляция над стропильными ногами
Недостаток:  слишком малая толщина изоляционного слоя.

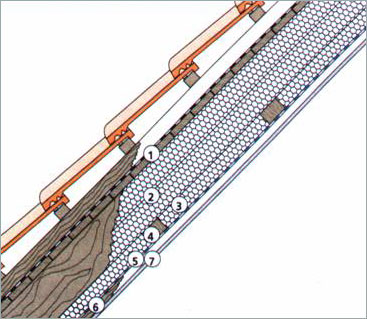

1.Сплошная обрешетка
2.Изоляционные плиты из пенополистирола PS-E FS 15 (20), укладываемые в два слоя (2 х 80 мм)
3.Одинарный изоляционный слой (1 х 50 мм)
4.Обрешетины
5.Пароизоляция
6.Тонкие обрешетины
7.Гипсокартонная плита

Современный способ полного заполнения пространства между стропильными ногами и обрешеткой без вентилирования изоляции. Достоинства:  отсутствие термических мостиков, непродуваемость, гладкая поверхность потолка.

Термическая изоляция плоской крыши

Система слоев крыши позволяет получить непрерывный, лишенный термических мостиков „изоляционный плащ”, при условии, что для этого будут использованы соответствующие виды пенополистироловых плит, отвечающие конструктивным требованиям.  Проектирование и надзор за выполнением такой крыши должны осуществлять специалисты в данной области.

Лишенную какой-либо функции плоскую поверхность крыши можно превратить в привлекательную зону отдыха путем создания так называемой „зеленой крыши”. Однако, стойкость такой конструкции неразрывно связана с качеством применяемых изоляционных материалов. Пенополистироловые плиты PS-E FS 20 и 30 уже в течение многих лет используются для таких целей, гарантируя непроницаемость и отличные термоизоляционные показатели.

1.Защитный слой (гравий или бетонные плитки)
2.Влагоизоляция
3.Пенополистироловые плиты
4.Пароизоляция и, в случае необходимости, выравнивающий слой
5.Перекрытие
Система дополнительного утепления наружных стен

•Стена
•Имеющаяся штукатурка
•Клеящая масса
•Пенополистироловая плита PS-E FS 15
•Распорный штифт с прижимной прокладкой
•Сетка из стекловолокна,  покрытая клеем
•Грунтовочный слой
•Тонкий слой штукатурки

Сравнение системы наружного утепления стен с традиционными конструктивными решениями.

По сравнению с обычной каменной стеной наружное утепление обладает целым рядом преимуществ. Оно позволяет:

•достичь высокой термической изоляции стены;
•избежать образования термических мостиков;
•сэкономить значительные средства в связи со снижением затрат по фундаментам, стенам, перекрытиям и даже конструкции крыши, благодаря небольшой полной толщине стены и ее сравнительно низкой стоимости;
•увеличить полезную площадь каждого этажа на несколько квадратных метров.

Пример:

площадь застройки:  145, м2
наружные размеры:  14 х 10,4 м
площадь стен этажа: ок. 200 м2

Расположение слоев в стенах:

 А
•Внутренняя штукатурка 15 мм
•Ячеистый бетон 240 мм
•Клеящая масса 5 мм
•Пенополистироловая плита 90 мм
•Тонкий слой штукатурки 5 мм

В
•Внутренняя штукатурка 15 мм
•Керамический пустотелый блок МАХ 290 мм
•Цементный раствор 10 мм
•Керамический пустотелый блок UZ 90 мм
•Наружная штукатурка 15 мм

Изоляция из пенополистирола внутри стены

•Защитный слой из сплошного кирпича 12 см
•Термическая изоляция из пенополистирола PS-E FS
•Основной слой из керамических пустотелых блоков МАХ 29 см

Вентилируемая изоляция

•Защитный вентилируемый слой
•Термическая изоляция из пенополистирола PS-E FS
•Основной слой из керамических пустотелых блоков МАХ 29 см

Дренаж с помощью пенополистирола

Дренажные плиты из пенополистирола, отличающегося особой внутренней структурой, применяются там, где необходимо отводить просачивающуюся воду, т.е. у стен подвалов, опорных стен, на так называемых „зеленых крышах” и т.п.

•Слой почвы
•Впитывающий слой (например, перлит)
•Нетканный фильтровальный материал
•Пенополистироловая дренажная плита*
•Кровля, устойчивая к проникновению корней растений
•Термическая изоляция из обыкновенного пенополистирола
•Пароизоляция и наливной выравнивающий слой

Сравнивая различные строительные материалы, в частности, используемые для изоляции, следует в каждом случае принимать во внимание то, что кроме соответствующей термоизоляционной способности, они также должны отвечать многим другим важным требованиям, например, обладать соответствующей устойчивостью к сжатию.

Изоляционный материал

Численные данные в таблице приводятся согласно статье „Lebenswegbilanz von EPS-Damstoff”, J.Krabbes/Heidelberg, Isoliertechnik.

Нормативные требования к пенополистиролу

Свойства пенополистирола как строительного изоляционного материала строго определены госстандартом, который включает классификацию разновидностей материала, определяет их назначение, требования, предъявляемые к материалу, а также исследовательские методы, используемые для проверки. Уполномоченные научно-исследовательские учреждения могут выдавать продуцентам пенополистирола сертификаты соответствия их продукции с польским госстандартом. Действительный сертификат является для покупателя лучшей гарантией качества материала.

Вычисленные коэффициенты теплопроводности пенополистирола*

* Приведенные коэффициенты теплопроводности были получены в результате исследования 20 партий пенополистирола. Они учитывают стандартное отклонение. Изоляционные свойства пенополистирола могут даже превышать приведенные средние величины (они колеблются в пределах от 0,039 W/мК для типа 10 до 0,032 W/мК для типа 30). Используемые в расчетах величины l можно получить у отдельных продуцентов пенополистирола.

Пример:

Польский госстандарт определяет также маркировку пенополистироловых плит, используемых в строительном деле:

ПЕНОПОЛИСТИРОЛОВЫЕ ПЛИТЫ (PS-E) PN-B-20130:
1997 FS 20 1000 x 500 x 50
где:
PS-E - плиты из пенополистирола
PN-B-20130: 1997 - соответствующий госстандарт
FS - самопогасающие
20 - обозначение типа, соответствующее плотности материала (кг/м3)
1000 х 500 х 50 - размеры плит в мм
Стандартные размеры плит:  1000 х 500 мм, толщина от 10 до 120 мм

Нормативные требования, предъявляемые к отдельным типам пенополистирола:
