Установка стен по SIP проекту, где все необходимые операции по проектированию и изготовлению стен были сделаны еще на заводе, окупится сполна. И как только у бригады будут на руках все сверла, молотки, скобы и пистолеты с клеем, установка пойдет быстрыми шагами. Большинство строителей «под заказ» работают с панелями шириной 4 фута, поэтому, выгрузив и расположив панели на стройплощадке, их можно вручную монтировать и устанавливать. Я считаю, что для постройки дома средних размеров достаточно бригады из трех – пяти человек.

Внешние стенные SIP панели этого дома в Юго-западном стиле были установлены за один день бригадой по возведению остова из компании Sand Creek Construction, Inc.

С другой стороны медали находятся строители производственного масштаба, которые заказывают прямо с завода огромные секции стенных панелей 8х24 фута, с прорезанными в панелях дверными оконными проемами, со всеми блоками и шлицевыми элементами, склеенными и сбитыми в нужных местах. Даже в этой ситуации, для возведения такого типа конструкций понадобится бригада меньше обычной, хотя, очевидно, понадобится кран для подъема частей для их установки.

Перед строительством стен вам необходимо, в первую очередь, продумать тип фундамента, который будет поддерживать стены.

Фундамент и напольные системы.

SIP конструкция может базироваться на фундаменте любого типа, но для инженера, работающего на стройплощадке, буде полезно понимать, что остов из SIP - это нечто более тяжелое, чем остов из строительного леса. Еще одно важное отличие в том, что фундамент для SIP системы должен быть максимально приближен к прямоугольнику, выставлен по высоте и уровню в соответствии со стандартами данной области строительства. Все потому, что панели прямоугольной формы и ровные. А, если блоки фундамента или настил не совпадают с уровнем или не имеют правильной прямоугольной формы, вам придется потратить много времени в попытках состыковать ваши панели в условиях такой «кривизны».

И стоит обратить внимание вашего субподрядчика по бетонированию на критическую важность наличия «ровного» фундамента.

Цельные основания.

Если мы имеем дело с залитым фундаментом или с фундаментом из бетонных блоков, напольная система может устанавливаться стандартным платформенным способом, где стены устанавливаются поверх напольной системы. Альтернативно, можно использовать некоторые детали для изолирования краев по периметру, установив SIP на лежни, а потом устанавливая настил внутри стен. Чтобы такая система работала, важно обеспечить соответствующую опору напольной системы на лежнях (не менее 1½ дюйма). Например, если SIP панель толщиной 6 ½ дюйма устанавливается на 8-дюймовую фундаментную стену, лежень должен быть шириной 8 дюймов. Другой подход предусматривает подвешивание напольной системы на поперечных балках, закрепляемых на SIP стене, без опоры пола на фундамент.

Наилучшим образом изолированная схема соединения пола и стен, изображенная на рисунке слева также обеспечит рабочее решение в случае с изолированной бетонной формой (ИБФ) фундамента. Чтобы получить ровную поверхность для внешней отделки, вам понадобится поставить SIP стену ближе к наружной стороне фундамента. Толщина изолирующей пены ИБФ обычно составляет 2 дюйма. Это означает, что наружный твердый слой SIP будет стоять на лежне или прокладке из обработанной клееной фанеры, которая будет частично опираться на ППС пену ИБФ основания. Для компенсации сил давления, большинство производителей требуют применения лежня, разработанного под специфические нагрузки. Положительная сторона в том, что тогда все пространство напольной системы будет опираться только на такой конструктивный лежень. Важность этой схемы в том, что стена из SIP образует термическую оболочку вокруг здания, а напольное покрытие остается внутри стен.

Типовой дом из строительного леса имеет мириад мест утечек воздуха, и ориентировочно 20% - 30% их тепла уходит через фундаментные стены. Этот уровень вырастает до 50% или более, если дом построен из SIP, а остальная часть дома остается практически герметичной. Как следствие, многие строители ищут пути увеличения энергосбережения для своих фундаментных систем. Чтобы соответствовать высоким изолирующим свойствам SIP, для своих фундаментов многие подрядчики останавливают выбор на изолированных бетонных формах (ИБФ) или панельных основаниях с пенной сердцевиной.

Некоторые SIP производители специально разрабатывают и изготавливают фундаментные панели, которые, обычно, состоят из обработанной клееной фанеры ½ дюйма или толще снаружи.

Системы дренажа и водоотталкивания являются важными для построения основания на фундаментных панелях. Они включают в себя эффективный водосток фундамента, который начинается немного ниже верхней части подошвы, герметичные швы всех наружных стыков, и сплошной слой водоэмульсионного битума (или другой тип водонепроницаемого покрытия для фундамента), который начинается на уровне подошвы и простирается на 6 дюймов выше уровня земли, после окончания работ по благоустройству территории. Компания Enercept также требует установки под поверхностью влагоотталкивающего ЕПС заслона, способного изолировать фундамент от гидростатического давления 30 фунтом/кв фут и от проникновения воды. То, что этот тип панели сделает возможным уровень термоизоляции R-30, делает его привлекательным, но идея фундамента на древесной основе еще не получила широкого одобрения в данной области.

Например, компания Enercept, Inc. производит панели основания с толщиной сердечника 5 5/8 и 7 3/8 дюйма. Как у большинства производителей фундаментная система компании Enercept включает сдвоенную спрессованную опорную плиту (2x) и винты, размещенные в панели с шагом 16 дюймов. Эти панели имеют вертикальный паз под электропроводку рядом с винтами для того, чтобы на любой высоте стены можно было разместить электрическое устройство. (в базовом исполнении панели не предусмотрено горизонтальных пазом под проводку).

Испытания осевой нагрузки для фундаментной панели высотой 8 футов, толщиной 73/8 дюйма показали нагрузку 3 504 фунтов на погонный фут, что позволит в большинстве случаев построить на таких панелях двухэтажное здание.

Утопленный каркас

Утопленный каркас имеет одну или несколько каркасных стен, которые зацементированы в бетонный фундамент и поддерживают первый этаж. В некоторых случаях разумно эту стену обнести рамой, если, например, место на стройплощадке подготовлено под первый этаж, а SIP панели еще не привезли. Тогда, каркасные стены необходимо подготовить под установку на них SIP. Для этого поместите фундаментную пластину ½ дюйма на таком расстоянии от номинальной линии каркаса, чтобы опалубка была вровень с торцовой или бандажной планкой. Наружный слой SIP под первый этаж будет полностью опираться на черный пол (накат). Теперь наружный слой SIP и утопленная опалубка будут на одинаковом уровне. С каркасными утопленными в фундамент стенами, напольная система может сооружаться и быть готова к прибытию SIP на стройку.

Размещение бетонных блоков

Если SIP конструкция возводится на бетонных блоках, существуют особенности, которые следует учесть для плит и электрической разводки. В дополнение к разработке плана работ по проведению электропроводки, вам необходимо уяснить три вещи при размещении плит: защита от насекомых, контакт влаги с деревом и положение опорной плиты.

Термитный заслон, пожалуй, наименее дорогое средство против насекомых, проникающих в здание, не зависимо от технологии его строительства. Горизонтальный отрезок этого барьера должен быть достаточно длинным, чтобы покрыть любые выступы фундамента и заходить минимум на половину толщины под плиту или бетонную установочную плиту. Анкерные соединения или J-образные болты должны иметь длину не менее 10 дюймов, чтобы они могли проходить через бетонную установочную плиту и плиту основания и закрепляться гайкой.

Соединения для сейсмической устойчивости

Компания Simpson Strong-Tie изготавливает массу соединительных устройств, которые значительно увеличивают сопротивление противодавлению для соединений фундамента и стен. Серии PAHD и HPAHD разработаны для установки в опалубки до заливания бетоном и прибивается или прикручивается к SIP. Соединительный элемент STHD14RJ для фундаментов имеет большой задел прочности и не нуждается в точном позиционировании, потому что он прибивается или прикручивается к SIP, после того, как будут выставлены стены.

Соединения для фундаментной стены с стеной первого этажа – потенциально слабое звено в SIP конструкции, потому что опалубка не может идти внахлест на обе стены, как в стандартном каркасе. Здесь перфорированная пластина большого сечения CS/CMST/MSCT производства Simpson Strong-Tie или другая пластина существенно увеличит прочность соединения между стенами. Эти детали 14-калибра, которые также можно использовать между стенами первого и второго этажа, имеются в различных длинах, достигающих 78 дюймов, и могут быть закрепляться при помощи гвоздей или шурупов. Они имеют допустимую нагрузку 5 855 фунтов на одну единицу.

Не все производители SIP указывают такие соединения в своих руководствах по установке, но, чтобы получить преимущества от конструктивных особенностей SIP, я настойчиво рекомендую работать с такими пластинами для вашего проекта.

Затем, вырежьте секции панели и по всем четырем сторонам при помощи горячего ковше удалите пену на глубину 1½ дюйма. Нанесите клей на внутренние поверхности твердых слоев по всему периметру проема и нанесите слой расширяющейся пены на пенный сердечник. Установите двойную нижнюю обвязку, вырезанную под ширину проема плюс 3 дюйма, затем установите подложку, вырезанную по такой же длине. Затем забейте боковые подпорки, вырезанные по высоте проема.

Как только вы получили короб, сбейте его с обеих сторон наружного и внутреннего твердых слоев. Это быстрая процедура, которая дает некоторую приспособляемость строителям и дизайнерам.

Это дом из SIP построен в зоне сильных ветров в Айдахо с использованием пластин серии MSTC для соединений между этажами и серии STHD производства Simpson Strong-Tie для фундамента, которые отвечают требованиям по сопротивлению противодавлению. Дом стоит на ИБФ фундаменте, имеет стенные панели SIP толщиной 6 ½ дюйма и кровлю из SIP толщиной 10 ¼ дюйма. Серия крепежных элементов STHD компании Strong-Tie прочно держит SIP, установленные на бетонных блоках фундамента. Отверстия для установки антитермитного заслона над J-образными болтами могут быть в свободном порядке, для упрощения точного расположения. Установка термитного барьера на слой резинового клея не позволит жукам протиснуться под ним.

Так как любое деревянное изделие, размещаемое в стык с бетоном, должно быть обработано под давлением, следующим за термитным барьером элементом установки будет обработанная под давлением базовая плита. Некоторые строители применяют секции из клееной фанеры ¾ дюйма или обработанной доски (lx), распиленной по ширине наружных размеров стенной панели. Например, для панели SIP шириной 5 ½ дюйма необходимо распилить базовую плиту по ширине 69/16 дюйма так, чтобы обе облицовочных слоя SIP полностью опирались на базовую плиту. Я выяснил, что склеивание и сбивание гвоздями плиты основания и базовой плиты до установки экономит время, и необходимо проделать всего один ряд отверстий для анкерных болтов. Эти собранные вместе базовые плиты и плиты основания должны быть прямыми и правильно изготовленными для точного расстановки. При расстановке под бетонные блоки, базовая плита выносится на ½ дюйма за край плиты основания (размер плиты основания должен значиться на чертеже). Теперь вам не надо делать никаких поправок на неровность бетонного блока.

Дальнейший шаг заключается в прикреплении меленого шнура и переносе мест под болты на собранные вместе плиты. Перед скручиванием плит, нанесите слой строительного клея на верхнюю поверхность антитермитного заслона. По углам, базовые плиты могут соединяться встык, но вам необхдимо оставить зазор 9/16 или более дюйма в одном или другом направлении при закреплении плит основания, потому что одна SIP панель будет тянуться до угла. (Какая из панелей будет проходить через угловую секцию SIP выясняется при вычерчивании рабочего чертежа).

Такая последовательность должна выдерживаться по всему периметру здания. Помните, что использование базовой плиты увеличивает общую высоту стены на ¾ дюйма (на толщину базовой панели)- фактор, который необходимо учитывать при разметке лестниц и второго этажа. После того, как плиты размещены и прикреплены к фундаменту, обозначьте на плитах расположение стенной панели

Установка SIP на бетонных блоках должна включать (с низу) термитный заслон, обработанную базовую плиту, плиту основания, размещенную так, чтобы оба наружных слоя стенной панели опирались на базовую плиту.

Выкладка черного пола

Я не буду здесь тратить время на объяснения конструкции напольной системы или установки наката, потому что этой теме посвящены многие книги по каркасному строительству, но я укажу пару подробностей, которые применимы именно к SIP конструкциям. Как говорилось ранее, очень важно выровнять и придать настилу правильную прямоугольную форму до начала установки панели. Если необходимо, вы можете подклинить или зацементировать лежень, чтобы выровнять настил. Если он с самого начала настил не ложится ровно и по форме прямоугольника, первый угол вероятнее всего надо срезать под отвес и придать ему прямоугольную форму при сборке.

При выкладке плит основания убедитесь, что наружные слои SIP панели полностью опираются на базовую плиту. Для панели с толщиной сердцевины 5½ дюйма я фиксирую линию плиты на расстоянии 6 дюймов от края настила. Перед присоединением плиты, нанесите на настил обильный слой клея для базовых плит или панельного клея, который создаст герметичность и предотвратит один из самых потенциально больших притоков воздуха в системе. Я люблю прикручивать плиту 4 дюймовыми W-образными штукатурными шурупами, чтобы основательно интегрировать плиту в настил и сделать соединение герметичным. Если вы используете гвозди, я могу порекомендовать забивать по паре гвоздей 20d с шагом 16 дюймов по кромке или ниже лага.

Панели перекрытия из SIP

Альтернативой использованию стандартного пола из досок для дома из SIP может стать использование панелей для перекрытий. Большинство SIP производителей которые изготавливают ППС панели предлагают для применения в качестве напольного перекрытия свои толстые кровельные панели 7 ¼ , 10 ¼ и 12 ¼ дюйма. Хотя немного подрядчиков используют SIP панели для пола, существуют ситуации, где рациональным будет задуматься об их применении.

SIP необходимо рассматривать в качестве перекрытия пола в зданиях, где покрытие пола предназначено под пространства для неограниченных условий. Это может быть неотапливаемый гараж или консольная конструкция, которая простирается от основного жилого пространства. Напольные панели также удобны для удаленных строений с безрешетчатым каркасом, где, обычно, фундаментом служит несколько опор, а не непрерывное бетонное основание.

Компания Premier Building Systems использует такие же таблицы нагрузок для расчета нагрузок на крышу и пол. Компания Premier разработала серию специальных деталей для установки пола, которые предназначены для формирования непрерывного настила от точки нагрузки до точки нагрузки, и для интегрирования цельных блоков непосредственно под точки нагрузки здания (см. иллюстрацию снизу). Пол обычно выносит больше нагрузок и специфическую нагрузку несущей стены, чем крыша. По этой причине важно работать с проектировщиком, чтобы решить, как подготовиться к нагрузкам здания, которые будут влиять на пол из SIP панелей. Как и с кровельными панелями , несущая способность полу может быть увеличена, при использовании цельных сдвоенных шлицевых реек (одиночных или двойных) или I-образных перекладин в системе напольного покрытия.

SIP пол обеспечивает термооболочку и предотвращает потери воздуха и тепла через пол. Конечно, когда вы можете обеспечить полноценную оболочку конструкции изолированную на таком же уровне, какой вам даст SIP вместе с герметичностью, вы получите еще больше контроля над внутренней средой.

Тем не менее, существуют и недостатки в использовании SIP полов. Основным минусом является сложность в проведении водопроводных сетей (и в меньшей степени – электропроводки) в половых панелях. Несложно изготовить отверстия под дренажную или вентиляционную систему, а вот горизонтальные желоба для водопровода, канализации и вентиляции будет сложно оправдать время и энергию, затраченные на подготовку панели. Для электрораспределения вы можете под заказ сделать пазы практически в любою конфигурации, но сложность лежит в переходе от горизонтального к вертикальному и в возможностях проложить провода быстро и эффективно.

Плиты основания необходимо сместить на ½ дюйма от края базовой плиты, чтобы оставить место под наружный слой стенной панели. Оставляйте зазор 9/16 дюйма по углам, чтобы провести первую панель через линию наружного угла. Просверлите отверстия диаметром 1 ¾ дюйма в плите основания, которые должны совпасть с вертикальными пазами в стенной панели.

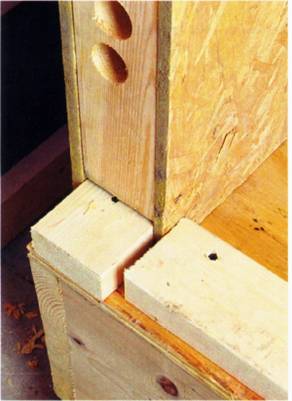

На углах вам необходимо оставить просвет 9/16 дюйма или больше, чтобы провести первую SIP панель через угол до того, как с ней будет состыкована другая панель (точно также как и с расстановкой бетонных блоков).

После того, как все панели основания будут установлены на свои места, вырежьте накрывающие плиты обвязки такой же длины, как и плиты основания. Эти плиты не будут располагаться внахлест, и для большинства случаев вам не понадобится вторая («накрывающая») плита. (Вам может понадобиться накрывающая плита только, если на стену влияет нестандартная нагрузка или в точке высокой нагрузки; такая плита должна идти внахлест как в стандартном каркасном строительстве.) После порезки, плиты верхней обвязки необходимо отмаркировать и сложить неподалеку, пока они не понадобятся. Будет полезно сразу же высверлить в верхних плитах отверстия диаметром 1¾ дюйма над вертикальными азами для электропроводки.

Затем, перенесите разметку на кромке панели на плиту основания, включая щель l/8 дюйма между панелями, сравнивая реальные замеры с рабочим чертежом. Когда вы осуществите перенос разметки под электропроводку на плиту, просверлите в ней отверстия для проводки. У SIP панели стандартной ширины (48 дюймов) паз под электропроводку диаметром 1 ½ дюйма располагается в центре. Также, в это время, необходимо определить места и просверлить отверстия под любые специальные пазы, сделанные под заказ на заводе или изготовленные в цеху. При помощи сверла 1 ¾ дюйма, я просверливаю плиту под небольшим углом в направлении наружной части здания, чтобы было проще протягивать провода. Позднее, когда электрики начнут замыкать сети под полом, им придется потратить меньше времени для просверливания отверстий, так как большинство из них уже имеется здесь.
