Геоматрица – геосинтетическая конструкция прямоугольной или квазипрямоугольной формы с ячеистой, плоской или сетчатой структурой и дном, применяемая для строительства (ремонта) высокопрочного основания и одежды автодорог, подъездных и вдольтрассовых технологических проездов, площадок промышленных объектов, и противоэрозионных сооружений.

 Геоматрица представляет собой ячеистую конструкцию с гибким основанием-дном, изготовленную из комбинации лент и полотнищ технических тканей различной ширины, сформированную оригинальным методом сшивания на промышленном швейном оборудовании и образуют объемную матрицу с заданными размерами.

 Геоматрицы российских производителей

Геоматрица производства ООО ПСК «Геодор»

Геоматрица производства ООО «Спецполимернетфегазстрой»

Источник: http://pskgeodor.ru/, http://www.spngs.ru/

Поскольку высота геоматрицы может достигать 1,5 метров, для установки  модуля геоматрицы используют металлический каркас, который удерживает её стенки во время заполнения грунтом. Также отличительной особенностью геоматрицы является наличие дна.

Производство геоматриц не является высокотехнологичным. Технология заключается в сшивании полотен на швейном оборудовании. Также пришиваются петли для крепления к металлическому каркасу, который может быть как сварным, так и сборным.

Геоматрицы являются новым продуктом на российском рынке. В данном случае отраслевые риски во многом характеризуют конкурентную среду, в которой будет работать новый производитель.

В мировой и российской практике применения систем удержания грунтов основными системами являются полиэтиленовые геоячейки и геоячейки из нетканых материалов (полиэтилентерефталат, полиэтилентерефталат + полиамид). Геоячейки – продукт со сформировавшимся и стабильным рынком сбыта не только в России, но и в мире, в отличие от геоматриц, которые малоизвестны на российском рынке и неизвестны на мировом.

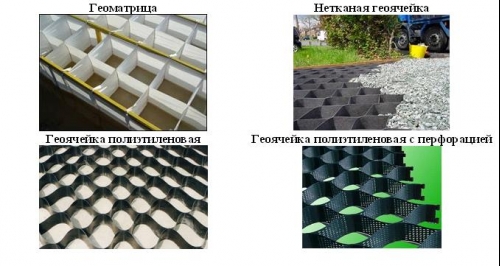

Различные виды систем удержания грунтов

Основными потребительскими характеристиками геоячеек являются прочность на разрыв, жесткость конструкции, растяжимость и устойчивость к агрессивным средам, которые позволяют применять их для армирования грунтов при различных нагрузках, в меняющихся климатических условиях, при различной геологии и кислотности грунтов.

Характеристики геоячеек

Источник: проспекты производителей

По представленным техническим характеристикам полиэтиленовые геоячейки можно описать как плотный и эластичный материал, в отличие от нетканой геоячейки, обладающей меньшей плотностью и эластичностью. Полиэфирная техническая ткань, из которой производятся геоматрицы выигрывает по прочности на разрыв, но уступает по эластичности – удлинение при разрыве составляет всего 10%.

В России до 95% рынка занимают полиэтиленовые геоячейки, только 5% приходится на нетканые геоячейки. Несмотря на относительную дешевизну нетканых геоячеек, на мировом рынке систем удержания грунтов основная доля также приходится на более дорогие полиэтиленовые геоячейки. Причина высокой доли полиэтиленовых геоячеек кроется в сегментах их применения. В мировой практике принято выделять несколько сегментов рынка систем удержания грунтов:

1. Работа под нагрузкой (Load support). В данном сегменте геоячейки применяются в условиях статических и динамических вертикальных нагрузок – для укрепления различных слоев дорожной одежды в дорожном строительстве, насыпей в строительстве железных дорог и для армирования грунтов вдольтрассовых проездов тяжелой техники. Данный сегмент является наиболее емким сегментом рынка систем удержания грунтов. И именно в приведенном сегменте востребованы полиэтиленовые геоячейки. Их высокой эластичности и вертикальной жесткости достаточно для формирования структуры, каждый элемент которой способен эффективно передавать динамические нагрузки другим элементам системы в условиях мягкого, продавливаемого нагрузками грунта. Толщина стенок полиэтиленовой геоячейки составляет 1,2-1,4 мм, что вкупе с устойчивостью полиэтилена к агрессивным средам определяет долговечность полиэтиленовых геоячеек. В работе под нагрузками полиэтиленовые геоячейки более эффективно справляются с поставленными задачами в условиях бóльших и интенсивных нагрузок, нежели обычные нетканые геоячейки. Данный вывод можно подтвердить, проанализировав предложение нетканых геоячеек ведущих мировых производителей. Нетканые геоячейки под такими известными торговыми марками как Armater и Terram позиционируются производителями в основном как материал для работы в других областях применения, рассмотренных далее;

Применение полиэтиленовых геоячеек для работы под нагрузками

2. Борьба с эрозией почв (Erosion control) В данном сегменте нетканые геоячейки конкурируют с полиэтиленовыми геоячейками – низкая цена нетканого материала и способность к фильтрации позволяют эффективно решать задачи борьбы с эрозией почв на уклонах. В свою очередь, производители полиэтиленовых ячеек для целей борьбы с эрозией предлагают перфорированные ячейки – перфорация удешевляет их и добавляет возможность удаления избыточной влаги из системы, снижая её вес;

Противоэрозинные мероприятия с применением нетканых геоячеек

3. Сооружение различных конструкций – уклонов, зеленых стен, дамб, защитных сооружений, оголовков для водопропускных труб, звукоизоляционных барьеров.

Устройство уклонов с применением нетканых геоячеек

Прочие сегменты – защита корней растений и водоканалов, подверженных эрозии.

Геоматрицы производятся из гибкого тонкого материала, значительно отличающегося по свойствам от нетканых и, тем более, от полиэтиленовых геоячеек, что вкупе с прямоугольной формой ячеек геоматрицы вызывает сомнения в эффективности применения данного продукта в таком сегменте рынка как работа под нагрузками. Сегментами, в которых дальнейшее применение геоматриц наиболее вероятно являются сооружение различных конструкций – уклонов, дамб, защитных сооружений и барьеров.

Материалом для производства геоматриц является геосинтетический текстиль, на рынке которого сложился профицит. Многие производители геотекстиля идут по пути вертикальной интеграции, налаживая производства различных продуктов из него для увеличения добавленной стоимости в условиях низкой цены на ткань. Геоматрицы являются одним из продуктов, созданных в попытке выхода на новые рынки. Влияние поставщиков на данном рынке невелико, риск снижения добавленной стоимости по причине повышения цен на ткань практически равен нулю.

Для широкомасштабного внедрения на рынок новый материал должен пройти испытания и зарекомендовать себя у проектировщиков дорог и в РосдорНИИ. Крупнейшие производители геоячеек на российском рынке ведут плодотворную работу по продвижению своего продукта, которая занимает многие годы. Для продвижения издаются документы для проектировщиков регламентирующие применение новых материалов, получаются заключения НИИ о практике применения, результатах лабораторных испытаний, а также о результатах обследования дорог, построенных с применением геоячеек несколько лет назад. В частности, ОАО «494 УНР» - первый и крупнейший производитель на российском рынке геоячеек ведет работу по продвижению с 1995-го года. На сегодняшний день объем российского рынка геоячеек достигает 19-21 млн. м² в год и внедрение нового, отличного от существующих продукта в условиях высокой конкуренции потребует значительно бóльших затрат времени и средств, чем потребовалось в 90-х когда рынок только начинал формироваться.

При выходе на рынок систем удержания грунтов производителю геоматриц придется конкурировать с 25-ю производителями геоячеек, из которых восемь крупнейших контролируют до 80% рынка. Риск обострения конкуренции крайне велик на рассматриваемом рынке.

К сожалению, с учетом всех представленных факторов, влияющих на рынок, можно сделать вывод о низкой конкурентоспособности геоматриц на российском рынке систем удержания грунтов в сегменте дорожного строительства. О перспективах нового продукта можно говорить только в таких нишевых сегментах как сооружение различных конструкций – дамб, уклонов, откосов и защитных сооружений.
