Рукава напорные плоскосворачиваемые и основанные на них мобильные трубопроводные системы используются в  самых различных сферах человеческой деятельности, где необходима под напором подача воды, газа, масла, различных жидкостей, сыпучих абразивных продуктов, различных растворов.

С помощью трубопровода из рукавов напорных проскосворачиваемых задачи по перекачке решаются быстрее и дешевле:

А также использование рукавов напорных из полиуретана приводит к снижению трения в бункерах, силосохранилищах, дозаторах и других ёмкостей, которое возникает в связи с пониженной текучестью (при разгрузке продукта скорость истечения увеличивается в 1,5-4,5 раза, коэффициент трения уменьшается в 1,5-2 раза).

Рукава напорные плоскосворачиваемые производятся на высокотехнологичном производстве из модифицированного термопластичного полиуретана (TPU), с применением полиэстера (корд). TPU полиуретан значительно отличается по своим свойствам от обычного полиуретана. В частности, имеет высокую прочность сохранения гибкости при отрицательных температурах.

Основной принцип устройства плоскосворачиваемых рукавов

Рукав состоит из 3 основных слоев:

А – внешний защитный полиуретановый слой

В – промежуточный армирующий слой из полиэстера

С – внутренний рабочий (герметизирующий) полиуретановый слой

D – антистатический провод (4 шт.)

Изделия из полиуретана обладают свойствами недоступными для изделий из обычных резин:

Относительная стойкость к абразивному износу

Коэффициент сопротивления, %

Данные показатели представляют лишь значение по стойкости описанных материалов к абразивным нагрузкам. Следует учитывать, что износ является результатом действия совокупности факторов, действующих одновременно:

• абразивность;
• ударные нагрузки;
• коррозия.

Высокостойкость к следующим видам перекачиваемых жидкостей:

• бензин;
• бутан;
• вода морская;
• глицерин;
• изооктан;
• керосин авиационный;
• кислота дубильная 10%, кислота серная до 50%, кислота стеариновая, кислота уксусная 20%, кислота винная, кислота борная;
• масло моторное, масла смазочные, масло касторовое, масло минеральное, масло эталонное № 1 по ASTM, масло эталонное № 3 по ASTM;
• мыльные растворы;
• силиконовая смазка;
• спирт изопропиловый;
• топливо авиационное JP-4;
• топливо эталонное "A" по ASTM (70C);
• топливо эталонное "B" по ASTM (70C).

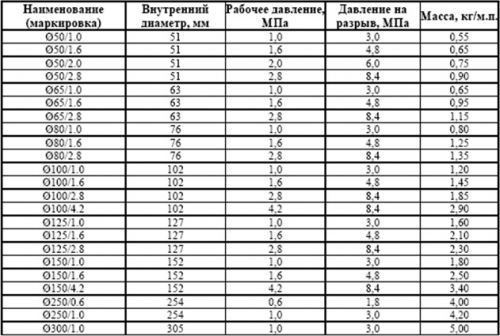

Стандартные типоразмеры плоскосворачиваемых рукавов

С помощью плоскосворачиваемых рукавов можно создавать сложные и мобильные системы для различных нужд.

В горнодобывающей и горноперерабатывающей отрасли легко монтируемый и демонтируемый трубопровод свободно используется в труднодоступных местах: грунтопровод, водогрутопровод, золоудаление, шлакоудаление, пульпопровод, перекачка бурового шлама, глины, песка, гравия и т.п. Применение в коммунальном хозяйстве: для технической воды (погружные насосы), промывки канализации, сточные воды, грязь, передачи сжатого воздуха.

Восстановление устаревших систем водоводов и канализации, значительно облегчают монтаж, позволяя использовать бестраншейные технологии. Защита для электропроводки.

Применение в сельском хозяйстве для: оросительных систем, сельскохозяйственных распылительных работ, почвенная утилизация животноводческих стоков и осадков сточных вод, разгрузка транспортных средств для силоса, транспортировка сыпучей продукции по заготовке зерна.

В строительстве и ремонтных работах: транспортировка цемента, отходов, волокна, мусора, подача строительного раствора, песка, щебня, грануляра. Рукава напорные плоскосворачиваемые используются для освобождения трубопроводов под ремонт, при гидравлических испытаниях, как обводная линия на время ремонта трубопровода.

Намыв прибрежных территорий.

Применение в качестве гибких трубопроводов: для подачи под давлением бензина авиационного, бензина автомобильного, топлива реактивного, топлива дизельного, масла на нефтяной основе, смазки жидкостей, смазки солидола жирового, воды, жидкости охлаждающей низкозамерзающей, растворов неорганических кислот и щелочей, а также азотной кислоты. Может использоваться в морской среде для перекачки продуктов, снабжения топливом и жидкими грузами морских судов на ходу.

С помощью плоскосворачиваемых рукавов можно создавать сложные и мобильные системы для различных нужд.

В горнодобывающей и горноперерабатывающей отрасли легко монтируемый и демонтируемый трубопровод свободно используется в труднодоступных местах: грунтопровод, водогрутопровод, золоудаление, шлакоудаление, пульпопровод, перекачка бурового шлама, глины, песка, гравия и т.п. Применение в коммунальном хозяйстве: для технической воды (погружные насосы), промывки канализации, сточные воды, грязь, передачи сжатого воздуха.

Восстановление устаревших систем водоводов и канализации, значительно облегчают монтаж, позволяя использовать бестраншейные технологии. Защита для электропроводки.

Применение в сельском хозяйстве для: оросительных систем, сельскохозяйственных распылительных работ, почвенная утилизация животноводческих стоков и осадков сточных вод, разгрузка транспортных средств для силоса, транспортировка сыпучей продукции по заготовке зерна.

В строительстве и ремонтных работах: транспортировка цемента, отходов, волокна, мусора, подача строительного раствора, песка, щебня, грануляра. Рукава напорные плоскосворачиваемые используются для освобождения трубопроводов под ремонт, при гидравлических испытаниях, как обводная линия на время ремонта трубопровода.

Намыв прибрежных территорий. Применение в качестве гибких трубопроводов: для подачи под давлением бензина авиационного, бензина автомобильного, топлива реактивного, топлива дизельного, масла на нефтяной основе, смазки жидкостей, смазки солидола жирового, воды, жидкости охлаждающей низкозамерзающей, растворов неорганических кислот и щелочей, а также азотной кислоты. Может использоваться в морской среде для перекачки продуктов, снабжения топливом и жидкими грузами морских судов на ходу.

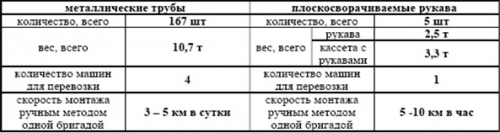

Сравнительный анализ устройства трубопровода Ш150 из плоскосворачиваемых рукавов и металлических труб.

Стандартные габариты труб Ш150

Для устройства 1 км необходимо

Все рукава могут комплектоваться быстроразъемными соединениями, обеспечивая тем самым скорость соединения между двумя рукавами и герметичность.

Все рукава могут комплектоваться быстроразъемными соединениями, обеспечивая тем самым скорость соединения между двумя рукавами и герметичность.

Требования к транспортировке

металлические трубы

В соответствии с ГОСТом и правилами, для перевозки труб используются транспортные средства с бортовой платформой, а для длинномерных металлов (труб) свыше 8 метров – автомобили с прицепами-роспусками. Для строительства трубопроводов трубы длиной 6 метров доставляют или до места укладки труб или до сварочных баз, где трубы свариваются по несколько штук в плети, затем плети длиной 24- 48 м от сварочных баз доставляются до места укладки автомобилями с прицепами-роспусками. При использовании резьбового соединения труб, прямолинейность таких труб должна находиться в пределах ± 10 мм на 6 м длины, что требует особой осторожности при перевозке, погрузке, разгрузке. Перевозить приходится в тяжелых дорожных условиях, что и определяет требование к подвижному составу.

плоскосворачиваемые рукава

Для транспортировки, развертывания, свертывания рукавов существует несколько способов, отличающихся количеством ручьев на сменных кассетах, длиной гибкого трубопровода в одном ручье, системой привода кассеты и способом установки на транспортное средство: - установка на внедорожном прицепе, оснащена стойками для кассет, дизельным двигателем, гидравлическим приводом для вращения кассет, отжимными вальцами для удаления остатков.

- система на базе рамы с гидравлическим приводом для вращения кассет, отжимными вальцами для удаления остатков устанавливается на любую транспортную платформу.

- система на базе рамы с ручным приводом для вращения кассет, отжимными вальцами для удаления остатков устанавливается на любую транспортную платформу.

При невозможности использовать технику могут быть развернуты и свернуты вручную.

Монтаж трубопровода

При явных технических и функциональных преимуществах напорных плоскосворачиваемых рукавов в качестве материала для использования устройства трубопровода, не стоит забывать о важных факторах любого строительства – использование плоскосворачиваемых рукавов приводит не только к уменьшению срока и стоимости выполнения работ, но и увеличению качества выполняемых работ.
