Передовые технологии Казале для агрегатов производства метанола большой мощности

Передовая технология производства метанола была разработана Казале для конструкции с природным газом, базирующейся на агре¬гатах производства метанола с одной линией и очень высокой производительностью (до 7000 МТД и выше).

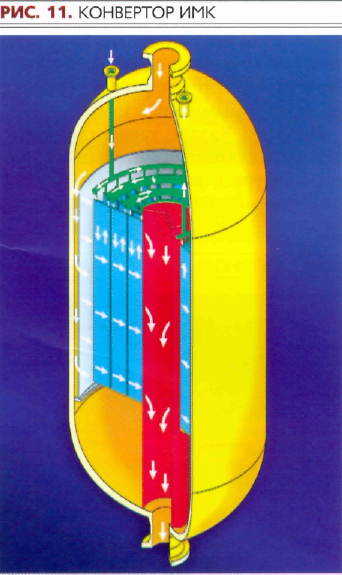

Основной концепцией передовой технологии производства метанола Казале является использование схемы комбинированного риформинга (или схема Banquy) для производства синтез-газа в большом количестве и использования конвертора «Казале ИМК», что приводит к очень высокой мощности конструкции с одним аппаратом.

Как показано на рис. 12, передо¬вая технология производства мета¬нола фирмы «Казале» включает сле¬дующие основные этапы:

• разделение воздуха (ASU);
• паровой риформинг;
• автотермический риформинг (ATR);
• рекуперация тепла и охлаждение;
• компрессия;
• синтез метанола;
• дистилляция.

Комбинированный риформинг, также известный как схема Banquy, которая является комбинацией парового риформинга с автотермиче¬ским риформингом (ATR) с кислородом, позволяет делить природный газ на два потока: первый поток направляется к паровому риформингу, в то время как второй бай пассирует паровой риформинг и направляется напрямую к конвертору автотермического риформинга ATR вместе с выходящим пото¬ком из парового риформинга и в отделении ATR реагирует с кислородом, полученным в установке разделения воздуха, для получения синтез-газа с составом, пригодным для производства метанола.
