Поставка ГПА осуществляется унифицированными, функционально законченными блоками высокой заводской готовности или модулями, монтируемыми на месте эксплуатации с применением универсальных грузоподъемных средств и инструмента.

Конструктивно ГПА выполняются в легкосборном панельном укрытии ангарного типа и в блочно-контейнерном варианте. Они поставляются также в варианте «Р» для реконструкции (модернизации) агрегатов типа ГТК-10−4, ГТК-10И, ГПУ-10, ГТН-25, Коберра-182 и др. Конструкция ГПА позволяет размещать в них в качестве привода любые из существующих и вновь разрабатываемых ГТУ и компрессоров с получением гаммы унифицированных агрегатов мощностью от 4 до 25 МВт. Вся разработка и изготовление ГПА ведутся по системе качества, соответствующей международным стандартам.

К основным техническим особенностям и достоинствам газоперекачивающих агрегатов серии «Урал» можно отнести:

• безмасляную конструкцию центробежных компрессоров с магнитным подвесом ротора и сухими газодинамическими уплотнениями;
• поставку оборудования на монтажные площадки блоками с высокой заводской готовностью;
• применение современных систем автоматического управления, созданных на микропроцессорной элементной базе Micro-PC фирмы Siemens;
• установку фильтров циклонного и накопительного типа, обеспечивающих очистку воздуха по классу Евростандарта EN-779−94−F7−F9 c эффективностью 99,7%;
• наличие шумо-теплоизолирующего кожуха для газотурбинного двигателя, обеспечивающего повышенную пожаро— и взрывобезопасность силового привода;
• применение аппаратов воздушного охлаждения масла пластинчато-ребристой конструкции с частотным регулированием скорости вращения вентиляторов;
• использование в системах охлаждения ГТУ осевых вентиляторов с пониженным уровнем шума и высокой надежностью;
• комплектацию агрегатным блоком подготовки топливного газа;
• возможность заправки от передвижной маслозаправочной машины и др.

В числе разработок объединения — победитель конкурса «Компрессорное оборудование ХХI века» — унифицированный центробежный компрессор НЦ-10/18 «Урал» с комплектом сменных проточных частей мощностью 10, 12, 16 и 18 МВт. И не только. В объединении созданы сменные проточные части с улучшенными характеристиками для модернизации центробежных нагнетателей, агрегаты для станций подземных хранилищ газа и станций дожимных — КС ГПА-10ПХГ «Урал», ГПА-16ДКС «Урал» и др.

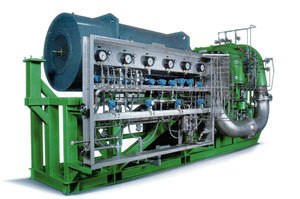

Для газовиков выпускает компрессоры и ОАО «Казанькомпрессормаш». В частности, УНЦ-16−76/1,44А (со смазкой подшипников) и УНЦ-16−76/1,44 (без смазки). Их назначение — перекачка природного газа по магистральным газопроводам в составе ГПА-16. Основные характеристики этих компрессоров:

• производительность — 400–590 куб. м/мин.;
• давление начальное — 52,78 кгс/кв. см;
• давление конечное — 76 кгс/кв. см;
• мощность привода — 16000 кВт;
• габариты установки — 20000х12000х5000 мм (14550х12000х5080 для УНЦ-16−76/1,44);
• масса изделия с электродвигателем, ЗИП, КИП автоматикой и арматурой — 129800 кг (98600 для УНЦ-16−76/1,44).

Одно из ведущих предприятий по проектированию, производству и поставке нефтегазового оборудования для газовой, нефтегазовой и других отраслей промышленности — ОАО «Компрессорный комплекс». Более 80% продукции компании приходится на заказы ОАО «Газпром» и его дочерних предприятий.

В объединении разработали 64 модели центробежных компрессорных машин мощностью от 4 до 25МВт и степенью сжатия от 1,23 до 3,0, которые устанавливаются на различных участках газопроводов.

Рядом с потребителем

Газовые поршневые компрессоры типа АГШ ОАО «Уральский компрессорный завод» предназначены для сжатия природного газа до давления 250 кгс/кв. см в составе автомобильных газонаполнительных станций (АГНКС).

В состав таких компрессорных агрегатов входят:

• поршневой компрессор, приводной электродвигатель, газопровод, система охлаждения, разгрузочное устройство;
• система управления и автоматической защиты;
• комплект монтажных частей;
• комплект ЗИП;
• комплект эксплуатационной документации.

В таблице 3 представлены их основные технические характеристики.

А передвижные и стационарные компрессорные модули ОАО «Пензкомпрессормаш» предназначены для заправки сжатым природным газом транспортных средств, использующих его в качестве моторного топлива, а также передвижных автогазозаправщиков. Модули устанавливаются на территории газоперекачивающих компрессорных станций, на подземных хранилищах газа и на других объектах системы ОАО «Газпром». Они могут также использоваться в качестве заправок при установке их в зоне магистрального газопровода.
