новые химические технологии
АНАЛИТИЧЕСКИЙ ПОРТАЛ ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ
ПОИСК

НА ГЛАВНУЮ

СОДЕРЖАНИЕ:

НАУКА и ТЕХНОЛОГИИ

Базовая химия и нефтехимия

Продукты оргсинтеза ............

Альтернативные топлива, энергетика ...........................

Полимеры ...........................

ТЕНДЕНЦИИ РЫНКА

Мнения, оценки ...................

Законы и практика ...............

Отраслевая статистика .........

ЭКОЛОГИЯ

Промышленная безопасность

Экоиндустрия .......................

Рециклинг ............................

СОТРУДНИЧЕСТВО

Для авторов .........................

Реклама на сайте ................

Контакты .............................

Справочная .........................

Партнеры ............................

СОБЫТИЯ ОТРАСЛИ

Прошедшие мероприятия .....

Будущие мероприятия ...........

ТЕНДЕРЫ

ОБЗОРЫ РЫНКОВ

Исследование рынка фтористого цинка в России
Исследование рынка йодистого калия в России
Исследование рынка бромистого калия в России
Исследование рынка хромкалиевых квасцов в России
Исследование рынка фторида хрома в России
Исследование рынка оксида свинца в России
Исследование рынка сернокислого свинца в России
Исследование рынка сахарозы в России
Исследование рынка окиси висмута в России
Исследование рынка пиридина в России

>> Все отчеты

ОТЧЕТЫ ПО ТЕМАМ

Базовая химия и нефтехимия
Продукты оргсинтеза
Синтетические смолы и ЛКМ
Нефтепереработка
Минеральные удобрения
Полимеры и синтетические каучуки
Продукция из пластмасс
Биохимия
Автохимия и автокосметика
Смежная продукция
Исследования «Ad Hoc»
Строительство
In English
  Экспорт статей (rss)

Полимеры

Как избежать темных полос при термоформовке?


Черные или серые полосы на формованных изделиях являются следствием деградации материала на грани разложения вследствие целого ряда факторов, среди которых одним из основных является чрезмерное нагревание изделия в присутствии кислорода (пригорание).




В зависимости от степени деградации и окисления материала этот дефект может приобретать оттенки от желто-охрового до коричневого или даже черного. Такой испорченный материал смешивается с остальной частью расплава и загрязняет его. Если деградация затрагивает лишь малую часть расплава, то следы ее будут распределяться вдоль линии потока, образуя характерные поверхностные полосы; если же деградация коснется большей части материала, то весь материал чернеет. Каждый материал обладает собственным порогом тепловой стабильности, выражаемой такими параметрами как температура и время, которые не должны превышаться. Производители сырья разработали стабилизаторы и антиоксиданты, способные сохранить исходные тепловые характеристики полимеров и в технологических условиях, не являющихся идеальными для данных материалов.

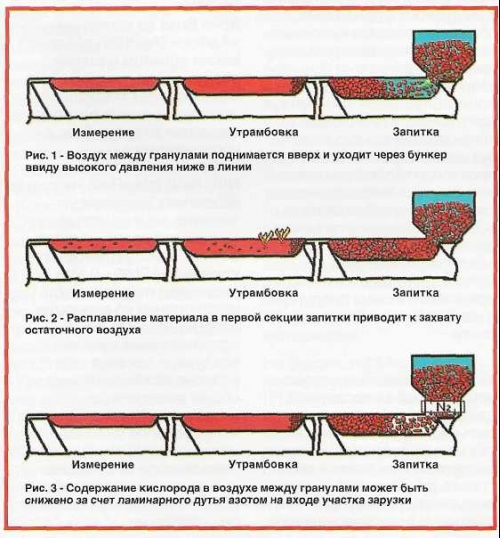

Приведенный случай является примером окисления. Гранулы материала, загружаемые в бункер и затем подаваемые в пластификационный цилиндр, увлекают за собой воздух, остающийся между частицами (Рис. 1), которые обычно отводится на фазе компрессии и выбрасывается наружу через горловину бункера.

На фазе запитки гранулы трамбуются и подаются вперед шнеком', за счет чего температура материала повышается, ибо речь идет об адиабатическом процессе. Дополнительное тепло, поступающее от наружных электрических компонентов, еще более способствует расплавлению гранул, попадающих внутрь машины. Воздух, удерживаемый гранулами, испытывает перепад давлений, направленный в противоположную относительно движения линии сторону, в результате чего такой воздух естественно поднимается вверх и выходит через бункер.

Однако, может произойти и так, что вследствие аномальных технологических условий, материал расплавляется на исходном участке сразу после попадания в шнек, что приводит к тому, что воздух, захваченный не полностью утрамбованными гранулами, не успевает выйти через горловину бункера (Рис. 2). В результате в зоне компрессии и даже на конечном участке шнека, где давление в нормальном состоянии достигает таких величин, как 1000 бар, кислород, содержащийся в захваченном воздухе, под воздействием высоких температур вызывает полное окисление материала, вступающего с ним в контакт. И чем больше объем такого захваченного гранулами воздуха, тем больше будет степень деградации материала.


Термоокислительная деградация материала может иметь также место в случае совокупного действия таких факторов, как высокая температура расплава и продленное время пребывания материала внутри цилиндра. Такие условия возникают в случае несовпадения пластификационной способности шнека и веса формуемого изделия(с учетом тепловой стабильности полимера). Высокие обороты вращения шнека приводят к возникновению излишне высоких сил сдвига на стенках цилиндра и, следовательно, к перегреву; высокая скорость литья тонкостенных деталей или точки литья малого сечения приводят к высоким коэффициентам трения и деградации материала. Вот почему так важно контролировать температуру в каждой точке потока расплава, следя за тем, чтобы не превысить уровень, приводящий к деградации (в присутствии кислорода), а также принимая во внимание время пребывания материала при данной температуре с тем, чтобы не достичь точки самовозгорания в присутствии кислорода. Одним из решений этой проблемы является снижение температуры в первой зоне с тем, чтобы материал расплавлялся лишь после того, как он полностью утрамбован, т.е. фактически после преодоления середины зоны запитки, когда давление массы расплава становится достаточно высоким с тем, чтобы воздух был вытолкнут через гранулы и вышел через горловину бункера. Другим возможным решением является увеличение уровня противодавления, подбирая его профиль в соответствии с природой обрабатываемого материала. Таким образом, достигается более высокая степень утрамбовки гранул на начальном этапе расплавления, что облегчает эвакуацию захваченных гранулами воздушных пузырей.

Третьим выходом из положения является снижение содержания кислорода в воздухе, захваченном гранулами до 0,5% за счет использования диффузора, создающего ламинарный поток азота вблизи загрузочной горловины бункера (Рис. 3); поток азота, замещающегося воздух, также обеспечивает пониженное содержание в таком воздухе влаги.

www.newchemistry.ru

Версия для печати | Отправить |  Сделать стартовой |  Добавить в избранное

Куплю

19.04.2011 Белорусские рубли в Москве  Москва

18.04.2011 Индустриальные масла: И-8А, ИГНЕ-68, ИГНЕ-32, ИС-20, ИГС-68,И-5А, И-40А, И-50А, ИЛС-5, ИЛС-10, ИЛС-220(Мо), ИГП, ИТД  Москва

04.04.2011 Куплю Биг-Бэги, МКР на переработку.  Москва

Продам

19.04.2011 Продаем скипидар  Нижний Новгород

19.04.2011 Продаем растворители  Нижний Новгород

19.04.2011 Продаем бочки новые и б/у.  Нижний Новгород

Материалы раздела

БИОПРОИЗВОДНОЕ ПОЛИЭФИРНОЕ ВОЛОКНО ECO CIRCLE PLANTFIBER
СЭНДВИЧ-ПАНЕЛИ INDUSTRIUM
ПОЛИМЕРЫ ИЗ CO2
DUPONT CORIAN В ОТДЕЛКЕ МЕТРО В НЕАПОЛЕ
ЖЕЛЕЗООКИСНЫЕ ПИГМЕНТЫ для ЛИТИЙ-ИОНЫХ БАТАРЕЙ
ШЛЕМЫ ИЗ СКРАПА
МАТЕРИАЛЫ DUPONT CORIAN в ИНТЕРЬЕРАХ «АЭРОЭКСПРЕСС»
КАК ОПРЕДЕЛИТЬ СТОЙКОСТЬ ПОЛИМЕРНОГО ПОКРЫТИЯ?
КАБЕЛЬНЫЕ ЛОТКИ CABLOFIL
ОБЛЕГЧЁННЫЕ ПЛИТЫ SUPERPAN STAR
ПЕРВЫЕ КАРБОНОВЫЕ ДИСКИ
БУДУЩЕЕ ОРГАНИЧЕСКИХ СВЕТОДИОДОВ
НОВЫЕ ПЛЕНКИ для ОПК
БРОНЯ НА ОСНОВЕ САПФИРА
ПОСЛЕДНИЕ РАЗРАБОТКИ BASF ДЛЯ АВТОПРОМА
НОВЫЕ ПОЛИМЕРЫ ДЛЯ МЕДИЦИНЫ
ОРГАНИЧЕСКАЯ ЭЛЕКТРОНИКА
ПОЛИМЕРЫ из ОТХОДОВ ЖИВОТНОВОДСТВА
ГИБКИЕ СОЛНЕЧНЫЕ БАТАРЕИ
ТОНКОПЛЕНОЧНАЯ ФОТОВОЛЬТАИКА
ПОЛИМЕРЫ из ЦЕЛЛЮЛОЗЫ
КОМПОЗИТЫ, АРМИРОВАННЫЕ УГЛЕВОЛОКНОМ
НОВЫЕ ПРОДУКТЫ ИЗ УГЛЕРОДНОГО ВОЛОКНА ДЛЯ СТРОИТЕЛЬСТВА
НОВЫЕ РАСТВОРНЫЕ БУТАДИЕН-СТИРОЛЬНЫХ КАУЧУКИ (S-SBR) «LANXESS»
НАНОПОКРЫТИЯ для ТЕПЛИЦ
НОВЫЕ АДГЕЗИВЫ 3M для ЭЛЕКТРОНИКИ
ИСКУССТВЕННОЕ СЕРДЦЕ
БОЛЬШЕ ГРУЗОВ МОЖНО ПЕРЕВОЗИТЬ В БИГ-БЕГАХ
БИОИЗОПРЕН – БУДУЩЕЕ ШИННОЙ ОТРАСЛИ
«БЕЛКОВЫЕ» МИКРОСХЕМЫ
НОВЫЙ КОАЛЕСЦЕНТНЫЙ ФИЛЬТР GE
АВТОМАТИЗАЦИЯ на «ГАЛОПОЛИМЕРЕ»
НОВАЯ ТЕПЛОИЗОЛЯЦИЯ BASF
ПОЛИЭФИРНЫЕ ТКАНИ ECO STORM
ОПАСНОСТЬ ДЕТСКОЙ БИЖУТЕРИИ
ПОЛУЧЕНИЕ ТОНКОСЛОЙНОГО ФТОРОПЛАСТОВОГО ПОКРЫТИЯ
УГЛЕРОДНЫЕ ВОЛОКНА В АВТОПРОМЕ
«УМНАЯ» СИСТЕМА RFID КОНТРОЛЯ
«ХОЛЛОФАЙБЕР» как МЕЖВЕНЦОВЫЙ УТЕПЛИТЕЛЬ
НОВЫЙ ПРОТЕКТОРНЫЙ АГРЕГАТ «НИЖНЕКАМСКШИНА»
ЗАЩИТНЫЕ МАТЫ NEOPOLEN НА СПОРТИВНЫХ ТРАССАХ
НАНОТЕХНОЛОГИИ ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА
МАТЕРИАЛЫ DUPONT НА ЕВРО-2012
ПЕРЕРАБОТКА БИОМАССЫ НА ПРЕДПРИЯТИЯХ ЦБК
KELLOGG BROWN: технология получения пропилена из нафты

>>Все статьи

Rambler's Top100 Рейтинг@Mail.ru
Copyright © Newchemistry.ru 2006. All Rights Reserved
